I.D. TurningDownloaded file will be available after import in the {{cadTool}} tool library.
| Material Nummer | 1096374 |
| ISO Katalog Nummer | A16MWLNR3D |
| ANSI Katalog Nummer | A16MWLNR3D |

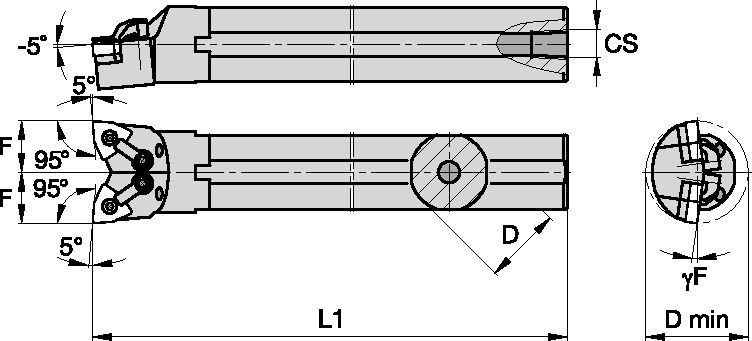

| [D] Adapter/Schaft/Bohrungsdurchmesser | 25.4 mm |
| [D] Adapter/Schaft/Bohrungsdurchmesser | 1 in |
| [DM] Minimaler Bohrdurchmesser | 33.274 mm |
| [DM] Minimaler Bohrdurchmesser | 1.31 in |
| [F] F Abmessung | 16.256 mm |
| [F] F Abmessung | .64 in |
| [L1] Werkzeuglänge | 304.8 mm |
| [L1] Werkzeuglänge | 12 in |
| [CS] Kühlmittelzufuhrgröße | 1/4-18 NPT |
| Wendeschneidplatten-Größe | WN..332 |
| Anschlagstift Mitnehmergröße ID | 5/64 |
| Klemmschraube Größe | 3/32 |
I.D. TurningLösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
