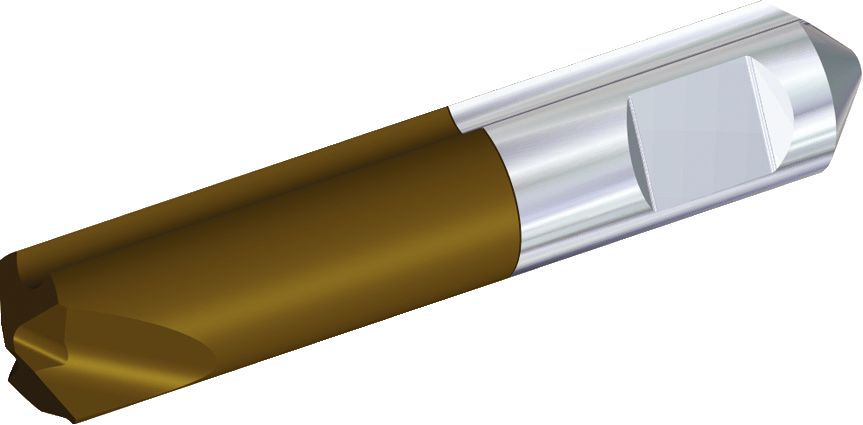

HTS-C Pilotbohrer • HSS • Hartmetall
HTS-C Tieflochbohrsystem
Material Nummer1125641
ISO Katalog NummerB503S05000ANSI Katalog NummerB503S05000
- P Stahl
- M Rostfreier Stahl
- K Gusseisen
- N NE-Metalle
- S Hochwarmfeste Legierungen
Bohren
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
Material Nummer | 1125641 |
ISO Katalog Nummer | B503S05000 |
ANSI Katalog Nummer | B503S05000 |
Sorte | AS3 |
[SIGMA] Spitzenwinkel | 118 |
[D1] Bohrerdurchmesser M | 5 mm |
[D1] Bohrerdurchmesser M | .1969 in |
Werkstoffe
- Stahl
- Rostfreier Stahl
- Gusseisen
- NE-Metalle
- Hochwarmfeste Legierungen
Uses and application
Bohren
Features and benefits
- Verwendung in metrischen Werkzeugkörpern siehe Seite J56–J57.
Lösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
Dimension
Dimensions • HTS-C Pilotbohrer • HSS • Hartmetall
reference drill diameter | |||||
D1 | Min | Max | |||
mm | in | mm | in | mm | in |
4 | .158 | .750 | .812 | ||
5 | .197 | 20 | .787 | 24 | .945 |
6 | .236 | 25 | .984 | 30 | 1.181 |
8 | .315 | 31 | 1.220 | 39 | 1.535 |
10 | .394 | 40 | 1.575 | 45 | 1.772 |
