| Numéro de matériel | 3578444 |
| Ref. ISO Catalogue | KDMR1250S125MT16 |
| Ref. ANSI Catalogue | KDMR1250S125MT16 |
| [D1] Diamètre effectif de coupe | 31.75 mm |
| [D1] Diamètre effectif de coupe | 1.25 in |
| [D] Adaptateur / Queue / Diamètre d’alésage | 31.75 mm |
| [D] Adaptateur / Queue / Diamètre d’alésage | 1.25 in |
| [L] Longueur totale | 148.793 mm |
| [L] Longueur totale | 5.858 in |
| [L2] Longueur de tête | 48.793 mm |
| [L2] Longueur de tête | 1.921 in |
| [AP1MAX] 1re profondeur de coupe maximale | 35.99 mm |
| [AP1MAX] 1re profondeur de coupe maximale | 1.417 in |
| [AP2MAX] 2e profondeur de coupe maximale | 9.5 mm |
| [AP2MAX] 2e profondeur de coupe maximale | .374 in |
| Nombre de plaquettes | 4 |
| [Z] Nombre de goujures | 2 |

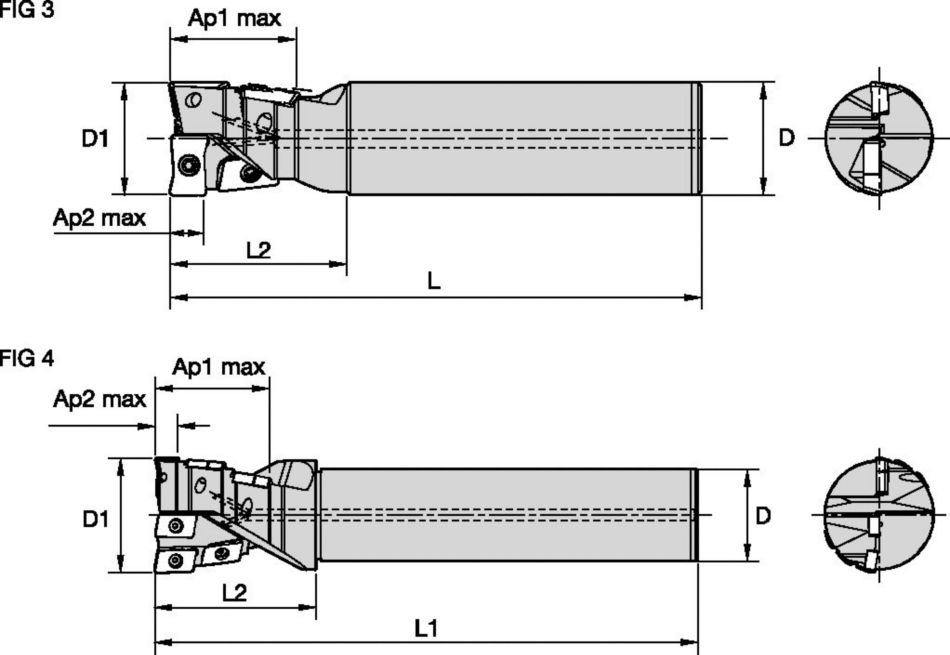

| KYC_CTLG_REF_ILLUS_NUM | FIG 3 |
| Plaquette étalon | GOMT160408ERLD |
| Plaquette étalon | JOMT160408ERLF |
| Poids Livres | 1.8 |
PerçageFraisage hélicoïdalFraisage en plongéeRamping : ÉbaucheRainurage : Bout hémisphériqueQueue — Cylindrique ClassiqueFraisage — Arrosage interneUsinage de pochesCréez une Solution pour calculer les avances et vitesses
Après avoir créé une Solution, choisissez simplement l'icône "Avances et Vitesses" et notre système vous fournira ses recommandations. Vous pouvez les personnaliser en ajoutant votre machine et vos spécifications techniques, ou en ajustant votre demande à l'aide des curseurs.
| Groupe Matières | Travaux légers | Applications générales | Travaux lourds | |||
| – | (géomètrie légère) | – | (géomètrie solide) | |||
| – | résistance à l’usure |  | ténacité | |||
| – | Géométrie | Nuance | Géométrie | Nuance | Géométrie | Nuance |
| P1–P2 | .LD/.LF | KC720M | .LD/.LF | KC720M | .LD/.LF | KC720M |
| P3–P4 | .LD/.LF | KC720M | .LD/.LF | KC720M | .LD/.LF | KC720M |
| P5–P6 | .LD/.LF | KC720M | .LD/.LF | KC720M | .LD/.LF | KC720M |
| M1–M2 | .LD/.LF | KC720M | .LD/.LF | KC720M | .LD/.LF | KC720M |
| M3 | .LD/.LF | KC720M | .LD/.LF | KC720M | .LD/.LF | KC720M |
| K1–K2 | .LD/.LF | KC505M | .LD/.LF | KC505M | .LD/.LF | KC505M |
| K3 | .LD/.LF | KC505M | .LD/.LF | KC505M | .LD/.LF | KC505M |
| N1–N2 | – | – | – | – | – | – |
| N3 | – | – | – | – | – | – |
| S1–S2 | – | – | – | – | – | – |
| S3 | – | – | – | – | – | – |
| S4 | – | – | – | – | – | – |
| H1 | – | – | – | – | – | – |
| Géométrie de plaquette | Avance par dent de départ recommandée (Fz) en relation avec le % de l'Engagement Radial (ae) | Géométrie de plaquette | ||||||||||||||
| 10% | 20% | 30% | 40% | 50–100% | ||||||||||||
| .LD/.LF | 0,14 | 0,34 | 0,51 | 0,11 | 0,25 | 0,38 | 0,09 | 0,22 | 0,33 | 0,09 | 0,21 | 0,31 | 0,08 | 0,20 | 0,30 | .LD/.LF |
| Travaux légers | Applications générales | Travaux lourds |
| Géométrie de plaquette | Avance par dent de départ recommandée (Fz) en relation avec le % de l'Engagement Radial (ae) | Géométrie de plaquette | ||||||||||||||
| 10% | 20% | 30% | 40% | 50–100% | ||||||||||||
| .LD/.LF | .006 | .014 | .020 | .004 | .010 | .015 | .004 | .009 | .013 | .003 | .008 | .012 | .003 | .008 | .012 | .LD/.LF |
| Travaux légers | Applications générales | Travaux lourds |
| Perçage | |
| Diamètre de coupe | Profondeur maxi (mm) |
| Ø 16 | 13 |
| Ø 17 | 13 |
| Ø 20 | 17 |
| Ø 21 | 17 |
| Ø 25 | 22 |
| Ø 26 | 22 |
| Ø 32 | 25 |
| Ø 33 | 25 |
| Ø 40 | 25 |
| Ø 50 | 25 |
| Drilled Hole Bottom Shape | ||||||
| Diamètre de coupe | Ø 16, Ø 17 | Ø 20, Ø 21 | Ø 25, Ø 26 | Ø 32, Ø 33 | Ø 40 | Ø 50 |
| A (mm) | 0,50 | 0,64 | 0,85 | 1,12 | 1,54 | 1,65 |
| fraises à queue | Référence plaquette pour chaque diamètre de fraise | |||
| D1 | Plaquette latérale | quantité | Plaquette centrale | quantité |
| Ø 16 | JOMT08T208ERLF | 3 | GOMT08T208ERLD | 1 |
| Ø 17 | JOMT08T208ERLF | 3 | GOMT08T208ERLD | 1 |
| Ø 20 | JOMT100308ERLF | 3 | GOMT100308ERLD | 1 |
| Ø 21 | JOMT100308ERLF | 3 | GOMT100308ERLD | 1 |
| Ø 25 | JOMT13T308ERLF | 3 | GOMT13T308ERLD | 1 |
| Ø 26 | JOMT13T308ERLF | 3 | GOMT13T308ERLD | 1 |
| Ø 32 | JOMT160408ERLF | 3 | GOMT160408ERLD | 1 |
| Ø 33 | JOMT160408ERLF | 3 | GOMT160408ERLD | 1 |
| Ø 40 | JOMT13T308ERLF | 6 | GOMT13T308ERLD | 1 |
| Ø 50 | JOMT160408ERLF | 6 | GOMT160408ERLD | 1 |
| Perçage | |
| Diamètre de coupe | maximum depth (inch) |
| Ø .630 | .511 |
| Ø .787 | .511 |
| Ø 1.000 | .866 |
| Ø 1.250 | 1.000 |
| Ø 1.500 | 1.000 |
| Ø 1.984 | 1.000 |
| drilled hole bottom shape | ||||||
| Diamètre de coupe | Ø .630" | Ø .787" | Ø 1.000" | Ø 1.250" | Ø 1.500" | Ø 1.984" |
| A (inch) | .020" | .027" | .034" | .045" | .061" | .065" |
| fraises à queue | Référence plaquette pour chaque diamètre de fraise | |||
| D1 | Plaquette latérale | quantité | Plaquette centrale | quantité |
| .630 | JOMT08T208ERLF | 3 | GOMT08T208ERLD | 1 |
| .787 | JOMT100308ERLF | 3 | GOMT100308ERLD | 1 |
| 1.000 | JOMT13T308ERLF | 3 | GOMT13T308ERLD | 1 |
| 1.250 | JOMT160408ERLF | 3 | GOMT160408ERLD | 1 |
| 1.500 | JOMT13T308ERLF | 6 | GOMT13T308ERLD | 1 |
| 1.984 | JOMT160408ERLF | 6 | GOMT160408ERLD | 1 |
| Groupe Matières | KC505M | KC720M | |||||
| P | 1 | – | – | – | 260 | 240 | 215 |
| 2 | – | – | – | 240 | 215 | 190 | |
| 3 | – | – | – | 215 | 190 | 170 | |
| 4 | 360 | 260 | 215 | 190 | 180 | 170 | |
| 5 | 360 | 260 | 215 | 170 | 145 | 120 | |
| 6 | 350 | 240 | 190 | 120 | 95 | 95 | |
| M | 1 | – | – | – | 240 | 215 | 190 |
| 2 | – | – | – | 190 | 170 | 145 | |
| 3 | – | – | – | 145 | 120 | 95 | |
| K | 1 | 190 | 170 | 150 | – | – | – |
| 2 | 175 | 155 | 135 | – | – | – | |
| 3 | 115 | 95 | 75 | – | – | – | |
| N | 1–2 | – | – | – | – | – | – |
| 3 | – | – | – | – | – | – | |
| S | 1 | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | |
| 4 | – | – | – | – | – | – | |
| H | 1 | – | – | – | – | – | – |
| Groupe Matières | KC505M | KC720M | |||||
| P | 1 | – | – | – | 860 | 790 | 710 |
| 2 | – | – | – | 790 | 710 | 630 | |
| 3 | – | – | – | 710 | 630 | 550 | |
| 4 | 1180 | 860 | 710 | 630 | 590 | 550 | |
| 5 | 1180 | 860 | 710 | 550 | 470 | 400 | |
| 6 | 1140 | 780 | 620 | 400 | 310 | 310 | |
| M | 1 | – | – | – | 780 | 710 | 630 |
| 2 | – | – | – | 630 | 550 | 470 | |
| 3 | – | – | – | 470 | 400 | 310 | |
| K | 1 | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | |
| N | 1–2 | – | – | – | – | – | – |
| 3 | – | – | – | – | – | – | |
| S | 1 | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | |
| 4 | – | – | – | – | – | – | |
| H | 1 | – | – | – | – | – | – |
