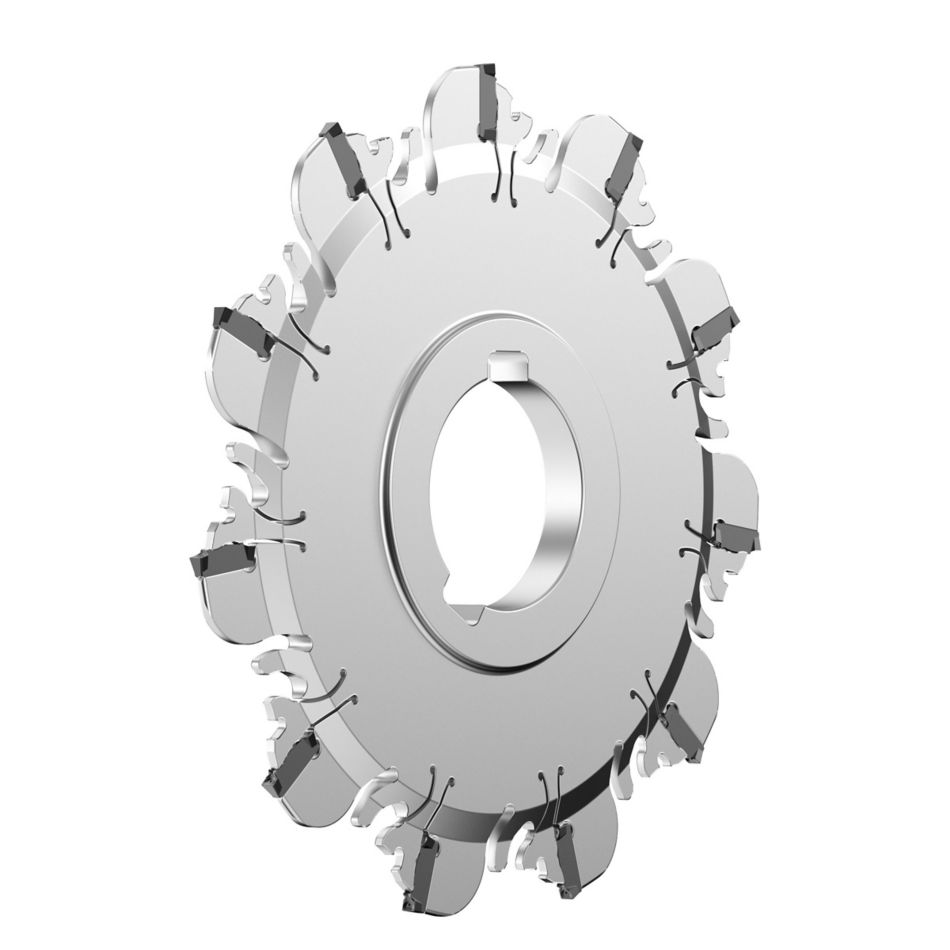

KNS® Slotting Mill - Reinforced Body - Arbor Mount - Inch 5614861 - Kennametal
+1
*に類似する製品:
KNS® • Arbor Mount • Reinforced Body • Inch
Slot milling cutter for multiple materials.
製品番号5614861
ISO カタログ IDKNSU050N14X12K125ANSIカタログIDKNSU050N14X12K125
+1定価
$2,266.06/個
割引
価格
/個
在庫ありこの製品は既に廃盤になっております長納期品
材料価格グループ
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
- P Steel
- M Stainless Steel
- K Cast Iron
- N Non-Ferrous
- S High-Temp Alloys
- .caption
100055043
溝加工：側面
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
メートルインチ
| 製品番号 | 5614861 |
| ISO カタログ ID | KNSU050N14X12K125 |
| ANSIカタログID | KNSU050N14X12K125 |

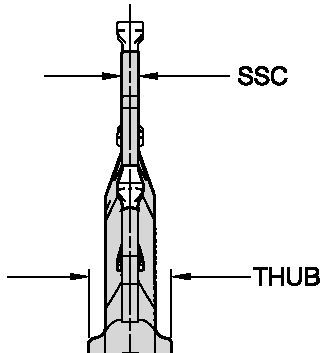

| Insert Size [SSC] | 12 |
| [BM] Cutting Width Minimum | 1.4 mm |
| [BM] Cutting Width Minimum | 0.055 in |
| [BMAX] Cutting Width Maximum | 1.9 mm |
| [BMAX] Cutting Width Maximum | 0.075 in |
| [D1] Effective Cutting Diameter | 127 mm |
| [D1] Effective Cutting Diameter | 5 in |
| [D] Adapter / Shank / Bore Diameter | 31.8 mm |
| [D] Adapter / Shank / Bore Diameter | 1.25 in |
| [D6] Hub Diameter | 47.6 mm |
| [D6] Hub Diameter | 1.88 in |
| [CDX] Radial Maximum Depth of Cut | 9.54 mm |
| [CDX] Radial Maximum Depth of Cut | 0.375 in |
| [L1S] Secondary Gage Length | 3.18 mm |
| [L1S] Secondary Gage Length | 0.125 in |
| [W1] Blade Width | 1.2 mm |
| [W1] Blade Width | 0.047 in |
| [THUB] Hub Thickness | 6.35 mm |
| [THUB] Hub Thickness | 0.25 in |
| Number of Inserts | 14 |
| Gage Insert | XCP12_____ |
| Weight Pounds | 0.57 |
| Max RPM | 640 |
ワーク材料
- Steel
- Stainless Steel
- Cast Iron
- Non-Ferrous
- High-Temp Alloys
- .caption
使用法と用途
特徴と利点
- The Double-V Design of the insert and the insert pocket securely holds the insert in place, minimises radial runout, providing high slot width accuracy and high repeatability.
- A unique self-clamping mechanism ensures easy insert exchange.
- Integral hub for high accuracy and repeatability.
- Two-keyway hub design for gang slotting applications.
送りと速度を計算するソリューションを作成する
ソリューションを作成したら、送りと速度アイコンを選択するだけで、システムが推奨事項を提供します。マシンと仕様を追加して情報をカスタマイズしたり、スライダーを使用して調整することもできます。
送り量
推奨送り量の開始値 [mm]
| KNS® Slotting Cutter • Recommended Starting Feeds [mm/th] | ||||||||||||
| インサート ブレーカ形状 | 径方向の切込み量（ae）の割合に対する1刃あたりの推奨送り量の開始値（Fz） | |||||||||||
| 5% | 10% | 20% | 30–100% | |||||||||
| L | M | H | L | M | H | L | M | H | L | M | H | |
| .S..GP | 0,13 | 0,28 | 0,35 | 0,09 | 0,20 | 0,32 | 0,07 | 0,15 | 0,32 | 0,06 | 0,12 | 0,30 |
| L = Light Machining; M = Medium Machining; H = Heavy Machining NOTE: Use "Light Machining" values as starting feed rate. | ||||||||||||
| KNS® Slotting Cutter • Recommended Starting Feeds [IPT] | ||||||||||||
| インサート ブレーカ形状 | 径方向の切込み量（ae）の割合に対する1刃あたりの推奨送り量の開始値（Fz） | |||||||||||
| 5% | 10% | 20% | 30–100% | |||||||||
| L | M | H | L | M | H | L | M | H | L | M | H | |
| .S..GP | 0.005 | 0.011 | 0.027 | 0.004 | 0.008 | 0.020 | 0.003 | 0.006 | 0.015 | 0.002 | 0.005 | 0.012 |
| L = Light Machining; M = Medium Machining; H = Heavy Machining NOTE: Use "Light Machining" values as starting feed rate. | ||||||||||||
続きを読むView Less
速度
推奨切削速度の開始値 [m/min]
| KNS® Slotting Cutter • Recommended Starting Speed [m/min] | ||||||||||
| 材種 | KCU25 | KCPK30 | KMF | |||||||
| 切り屑厚さ（hex）（mm） | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | ||||
| 被削材 グループ | 最大 | スタート | 最小 | 最大 | スタート | 最小 | 最大 | スタート | 最小 | |
| P | 1 | 260 | 230 | 215 | 455 | 395 | 370 | 295 | 260 | 245 |
| 2 | 220 | 190 | 160 | 280 | 255 | 230 | 250 | 215 | 180 | |
| 3 | 200 | 170 | 140 | 255 | 230 | 205 | 230 | 195 | 160 | |
| 4 | 180 | 150 | 120 | 225 | 185 | 160 | 205 | 170 | 135 | |
| 5 | 150 | 135 | 120 | 190 | 170 | 150 | 170 | 155 | 135 | |
| 6 | 130 | 100 | 80 | 160 | 135 | 110 | 150 | 115 | 90 | |
| M | 1 | 210 | 170 | 135 | 205 | 185 | 155 | 195 | 170 | 155 |
| 2 | 170 | 150 | 110 | 185 | 160 | 140 | 175 | 150 | 125 | |
| 3 | 130 | 120 | 85 | 145 | 130 | 115 | 130 | 115 | 90 | |
| K | 1 | 270 | 220 | 170 | 295 | 265 | 240 | – | – | – |
| 2 | 230 | 190 | 160 | 235 | 210 | 190 | – | – | – | |
| 3 | 210 | 160 | 140 | 195 | 175 | 160 | – | – | – | |
| N | 1 | – | – | – | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | – | – | – | |
| S | 1 | 30 | 25 | 20 | – | – | – | 40 | 35 | 30 |
| 2 | 30 | 25 | 20 | – | – | – | 40 | 35 | 30 | |
| 3 | 40 | 30 | 20 | – | – | – | 50 | 40 | 30 | |
| 4 | 55 | 40 | 25 | 50 | 45 | 35 | 55 | 50 | 35 | |
| H | 1 | – | – | – | – | – | – | – | – | – |
| Recommended Starting Speed are pointing to 90° Shoulder Milling . Starting Speed for Face and Copy Milling can be Increased by 20 %. As the average chip thickness increases, speed should be decreased. Material groups P, M, K and H show recommended starting speeds for dry machining. For wet machining, reduce speed by 20%. Material groups N and S show recommended starting speeds for wet machining. Not recommended for dry machining. | ||||||||||
| KNS® Slotting Cutter • Recommended Starting Speed [SFM] | ||||||||||
| 材種 | KCPK30 | KCPK30 | KMF | |||||||
| Chip Thickness hex Inch | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | ||||
| 被削材 グループ | 最大 | スタート | 最小 | 最大 | スタート | 最小 | 最大 | スタート | 最小 | |
| P | 1 | 855 | 755 | 705 | 1495 | 1295 | 1215 | 970 | 855 | 805 |
| 2 | 720 | 625 | 525 | 920 | 835 | 755 | 820 | 705 | 590 | |
| 3 | 655 | 560 | 460 | 835 | 755 | 675 | 755 | 640 | 525 | |
| 4 | 590 | 490 | 395 | 740 | 605 | 525 | 675 | 560 | 445 | |
| 5 | 490 | 445 | 395 | 625 | 560 | 490 | 560 | 510 | 445 | |
| 6 | 425 | 330 | 260 | 525 | 445 | 360 | 490 | 375 | 295 | |
| M | 1 | 690 | 560 | 445 | 675 | 605 | 510 | 640 | 560 | 510 |
| 2 | 560 | 490 | 360 | 605 | 525 | 460 | 575 | 490 | 410 | |
| 3 | 425 | 395 | 280 | 475 | 425 | 375 | 425 | 375 | 295 | |
| K | 1 | 885 | 720 | 560 | 970 | 870 | 785 | – | – | – |
| 2 | 755 | 625 | 525 | 770 | 690 | 625 | – | – | – | |
| 3 | 690 | 525 | 460 | 640 | 575 | 525 | – | – | – | |
| N | 1 | – | – | – | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | – | – | – | |
| S | 1 | 100 | 80 | 65 | – | – | – | 130 | 115 | 100 |
| 2 | 100 | 80 | 65 | – | – | – | 130 | 115 | 100 | |
| 3 | 130 | 100 | 65 | – | – | – | 165 | 130 | 100 | |
| 4 | 180 | 130 | 80 | 165 | 150 | 115 | 180 | 165 | 115 | |
| H | 1 | – | – | – | – | – | – | – | – | – |
| Recommended Starting Speed are pointing to 90° Shoulder Milling . Starting Speed for Face and Copy Milling can be Increased by 20 %. As the average chip thickness increases, speed should be decreased. Material groups P, M, K and H show recommended starting speeds for dry machining. For wet machining, reduce speed by 20%. Material groups N and S show recommended starting speeds for wet machining. Not recommended for dry machining. | ||||||||||
続きを読むView Less
インサート選択
インサート選択の手引き
| KNS® Slotting Cutter • Insert Selection Guide | ||||||
| 被削材 グループ | 軽切削加工 | 汎用 | 重切削加工 | |||
| – | (軽いブレーカー) | (強いブレーカー) | ||||
| – | 耐磨耗性 |  | 靭性 | |||
| – | ブレーカ 形状 | 材種 | ブレーカ 形状 | 材種 | ブレーカ 形状 | 材種 |
| P1-P2 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCPM40 |
| P3-P4 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCPM40 |
| P5-P6 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCPM40 |
| M1-M2 | .S..GP | KCU25 | .S..GP | KCPM40 | .S..GP | KCPM40 |
| M3 | .S..GP | KCU25 | .S..GP | KCPM40 | .S..GP | KCPM40 |
| K1-K2 | .S..GP | KCU25 | .S..GP | KCPK30 | .S..GP | KCPK30 |
| K3 | .S..GP | KCU25 | .S..GP | KCPK30 | .S..GP | KCPK30 |
| N1-N2 | – | – | .S..GP | KCU25 | – | – |
| N3 | – | – | .S..GP | KCU25 | – | – |
| S1-S2 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCU25 |
| S3 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCU25 |
| S4 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCU25 |
| H1 | – | – | – | – | – | – |
続きを読むView Less
