Plaquitas para Rodeka™ IC 12 • RNPJ16-GD

Plaquitas intercambiables • RN.J16..

Número de material5274699

Referencia ISORNPJ1605M0SGDReferencia ANSIRNPJ1605M0SGD

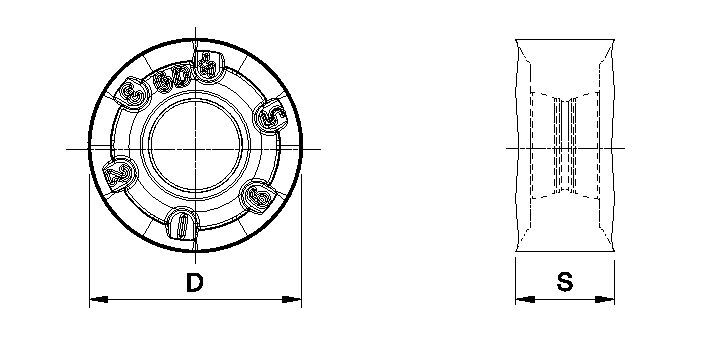

Inserts for Rodeka™ IC 12 - RNPJ16-GD 5274699 - Kennametal

Open expanded view

Representación general

Precio de Venta

$30.73/cada una

Descuento

Su precio

/cada una

DisponibleEste producto ya no está disponiblePlazo de entrega largo

Grupo de Precios de Materiales

Póngase en contacto con nuestro equipo de ventas para descubrir todas sus opciones de precios

Este producto ya no está disponible

P Acero
M Acero inoxidable
K Fundición
S Aleaciones de alta temperatura

Información general
Datos de aplicación
Descargas
Piezas compatibles Lado máquina

Metric

Inch

Número de material	5274699
Referencia ISO	RNPJ1605M0SGD
Referencia ANSI	RNPJ1605M0SGD
Calidad	KCPK30
Tamaño IC de plaquita [D]	16 mm
Tamaño IC de plaquita [D]	0.63 in
Grosor de plaquita [S]	5.52 mm
Grosor de plaquita [S]	0.2173 in
Grosor medio de las virutas [HM]	0.087 mm
Grosor medio de las virutas [HM]	0.0034 in
Número de posiciones plaquita	12

See all Product Variants

Materiales de la pieza de trabajo

Acero
Acero inoxidable
Fundición
Aleaciones de alta temperatura

Grades

KCPK30

Una calidad de metal duro con recubrimiento CVD de varias capas (TiN/TiCN/Al2O3) y un tratamiento avanzado posterior al recubrimiento Beyond™. El sustrato es muy resistente. KCPK30 se puede utilizar en una amplia gama de aplicaciones en el fresado general y desbaste de aceros y fundiciones. Ofrece un mejor rendimiento en seco pero también se puede utilizar en húmedo.

Features and benefits

La geometría -GD es para uso general en acero y acero inoxidable.

Crear una solución para calcular la velocidad y el avance

Después de crear una solución, sólo tiene que elegir el icono Avance y Velocidad y nuestro sistema le ofrecerá recomendaciones. Puede personalizar la información añadiendo su máquina y especificaciones o realizar ajustes utilizando los controles deslizantes.

Feeds

Con profundidad de corte axial de 8,00 (ap)

Geometría de plaquita	Programmed feed per tooth (fz) as a % of radial depth of cut (ae) of working diameter (dw)															Geometría de plaquita
	5%			10%			20%			30%			40–100%
.E..LDJ	0,12	0,44	0,80	0,09	0,32	0,57	0,07	0,24	0,43	0,06	0,21	0,37	0,05	0,19	0,34	.E..LDJ
.E..LD	0,12	0,44	0,80	0,09	0,32	0,57	0,07	0,24	0,43	0,06	0,21	0,37	0,05	0,19	0,34	.E..LD
.S..GD	0,23	0,50	0,89	0,17	0,36	0,64	0,13	0,27	0,48	0,11	0,24	0,42	0,10	0,22	0,38	.S..GD
.S..HD	0,23	0,59	0,95	0,17	0,43	0,68	0,13	0,32	0,51	0,11	0,28	0,44	0,10	0,25	0,41	.S..HD

Con profundidad de corte axial de 2,50 (ap)

Mecanizado ligero

Aplicaciones generales

Mecanizado intensivo

Con profundidad de corte axial de 1,50 (ap)

Geometría de plaquita	Programmed feed per tooth (fz) as a % of radial depth of cut (ae) of working diameter (dw)															Geometría de plaquita
	5%			10%			20%			30%			40%–100%
.E..LDJ	0,17	0,61	1,10	0,12	0,44	0,79	0,09	0,33	0,59	0,08	0,29	0,51	0,07	0,26	0,47	.E..LDJ
.E..LD	0,17	0,61	1,10	0,12	0,44	0,79	0,09	0,33	0,59	0,08	0,29	0,51	0,07	0,26	0,47	.E..LD
.S..GD	0,32	0,70	1,24	0,23	0,50	0,89	0,18	0,38	0,66	0,15	0,33	0,58	0,14	0,30	0,53	.S..GD
.S..HD	0,32	0,81	1,32	0,23	0,59	0,94	0,18	0,44	0,70	0,15	0,38	0,61	0,14	0,35	0,56	.S..HD

Con profundidad de corte axial de 1,00 (ap)

Geometría de plaquita	Programmed feed per tooth (fz) as a % of radial depth of cut (ae) of working diameter (dw)															Geometría de plaquita
	5%			10%			20%			30%			40%–100%
.E..LDJ	0,26	0,92	1,67	0,19	0,66	1,19	0,14	0,49	0,89	0,12	0,43	0,77	0,11	0,39	0,71	.E..LDJ
.E..LD	0,26	0,92	1,67	0,19	0,66	1,19	0,14	0,49	0,89	0,12	0,43	0,77	0,11	0,39	0,71	.E..LD
.S..GD	0,49	1,05	1,88	0,35	0,75	1,34	0,26	0,56	0,99	0,23	0,49	0,86	0,21	0,45	0,79	.S..GD
.S..HD	0,49	1,23	2,00	0,35	0,88	1,42	0,26	0,66	1,05	0,23	0,57	0,92	0,21	0,52	0,84	.S..HD

Geometría de plaquita	Programmed feed per tooth (fz) as a % of radial depth of cut (ae) of working diameter (dw)															Geometría de plaquita
	5%			10%			20%			30%			40%–100%
.E..LDJ	0,21	0,76	1,38	0,15	0,55	0,99	0,12	0,41	0,74	0,10	0,36	0,64	0,09	0,33	0,59	.E..LDJ
.E..LD	0,21	0,76	1,38	0,15	0,55	0,99	0,12	0,41	0,74	0,10	0,36	0,64	0,09	0,33	0,59	.E..LD
.S..GD	0,40	0,87	1,55	0,29	0,63	1,11	0,22	0,47	0,82	0,19	0,41	0,72	0,17	0,37	0,66	.S..GD
.S..HD	0,40	1,02	1,65	0,29	0,73	1,18	0,22	0,55	0,87	0,19	0,48	0,76	0,17	0,44	0,70	.S..HD

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
Geometría de plaquita	5%			10%			20%			30%			40–100%			Geometría de plaquita
.E..LDJ	0,21	0,76	1,38	0,15	0,55	0,99	0,12	0,41	0,74	0,10	0,36	0,64	0,09	0,33	0,59	.E..LDJ
.E..LD	0,21	0,76	1,38	0,15	0,55	0,99	0,12	0,41	0,74	0,10	0,36	0,64	0,09	0,33	0,59	.E..LD
.S..GD	0,40	0,87	1,55	0,29	0,63	1,11	0,22	0,47	0,82	0,19	0,41	0,72	0,17	0,37	0,66	.S..GD
.S..HD	0,40	1,02	1,65	0,29	0,73	1,18	0,22	0,55	0,87	0,19	0,48	0,76	0,17	0,44	0,70	.S..HD

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
Geometría de plaquita	5%			10%			20%			30%			40–100%			Geometría de plaquita
.E..LDJ	0,26	0,92	1,67	0,19	0,66	1,19	0,14	0,49	0,89	0,12	0,43	0,77	0,11	0,39	0,71	.E..LDJ
.E..LD	0,26	0,92	1,67	0,19	0,66	1,19	0,14	0,49	0,89	0,12	0,43	0,77	0,11	0,39	0,71	.E..LD
.S..GD	0,49	1,05	1,88	0,35	0,75	1,34	0,26	0,56	0,99	0,23	0,49	0,86	0,21	0,45	0,79	.S..GD
.S..HD	0,49	1,23	2,00	0,35	0,88	1,42	0,26	0,66	1,05	0,23	0,57	0,92	0,21	0,52	0,84	.S..HD

Mecanizado ligero

Aplicaciones generales

Mecanizado intensivo

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
Geometría de plaquita	5%			10%			20%			30%			40–100%			Geometría de plaquita
.E..LDJ	0,17	0,61	1,10	0,12	0,44	0,79	0,09	0,33	0,59	0,08	0,29	0,51	0,07	0,26	0,47	.E..LDJ
.E..LD	0,17	0,61	1,10	0,12	0,44	0,79	0,09	0,33	0,59	0,08	0,29	0,51	0,07	0,26	0,47	.E..LD
.S..GD	0,32	0,70	1,24	0,23	0,50	0,89	0,18	0,38	0,66	0,15	0,33	0,58	0,14	0,30	0,53	.S..GD
.S..HD	0,32	0,81	1,32	0,23	0,59	0,94	0,18	0,44	0,70	0,15	0,38	0,61	0,14	0,35	0,56	.S..HD

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
Geometría de plaquita	5%			10%			20%			30%			40–100%			Geometría de plaquita
.E..LDJ	0,12	0,44	0,80	0,09	0,32	0,57	0,07	0,24	0,43	0,06	0,21	0,37	0,05	0,19	0,34	.E..LDJ
.E..LD	0,12	0,44	0,80	0,09	0,32	0,57	0,07	0,24	0,43	0,06	0,21	0,37	0,05	0,19	0,34	.E..LD
.S..GD	0,23	0,50	0,89	0,17	0,36	0,64	0,13	0,27	0,48	0,11	0,24	0,42	0,10	0,22	0,38	.S..GD
.S..HD	0,23	0,59	0,95	0,17	0,43	0,68	0,13	0,32	0,51	0,11	0,28	0,44	0,10	0,25	0,41	.S..HD

At .320 Axial Depth of Cut (ap)

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
	5%			10%			20%			30%			40–100%
.E..LDJ	.005	.017	.031	.004	.013	.023	.003	.009	.017	.002	.008	.015	.002	.008	.014	.E..LDJ
.E..LD	.005	.017	.031	.004	.013	.023	.003	.009	.017	.002	.008	.015	.002	.008	.014	.E..LD
.S..GD	.009	.020	.035	.007	.014	.025	.005	.011	.019	.004	.009	.016	.004	.009	.015	.S..GD
.S..HD	.009	.023	.037	.007	.017	.027	.005	.013	.020	.004	.011	.017	.004	.010	.016	.S..HD

At .100 Axial Depth of Cut (ap)

Mecanizado ligero

Aplicaciones generales

Mecanizado intensivo

At .060 Axial Depth of Cut (ap)

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
	5%			10%			20%			30%			40–100%
.E..LDJ	.007	.024	.043	.005	.017	.031	.004	.013	.023	.003	.011	.020	.003	.010	.018	.E..LDJ
.E..LD	.007	.024	.043	.005	.017	.031	.004	.013	.023	.003	.011	.020	.003	.010	.018	.E..LD
.S..GD	.013	.027	.048	.009	.019	.034	.007	.015	.026	.006	.013	.022	.005	.012	.020	.S..GD
.S..HD	.013	.032	.051	.009	.023	.037	.007	.017	.027	.006	.015	.024	.005	.014	.022	.S..HD

At .040 Axial Depth of Cut (ap)

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
	5%			10%			20%			30%			40–100%
.E..LDJ	.010	.036	.066	.007	.026	.047	.005	.019	.035	.005	.017	.030	.004	.015	.028	.E..LDJ
.E..LD	.010	.036	.066	.007	.026	.047	.005	.019	.035	.005	.017	.030	.004	.015	.028	.E..LD
.S..GD	.019	.041	.073	.014	.029	.052	.010	.022	.039	.009	.019	.034	.008	.017	.031	.S..GD
.S..HD	.019	.048	.078	.014	.034	.056	.010	.026	.041	.009	.022	.036	.008	.021	.033	.S..HD

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
	5%			10%			20%			30%			40–100%
.E..LDJ	.008	.030	.054	.006	.021	.039	.005	.016	.029	.004	.014	.025	.004	.013	.023	.E..LDJ
.E..LD	.008	.030	.054	.006	.021	.039	.005	.016	.029	.004	.014	.025	.004	.013	.023	.E..LD
.S..GD	.016	.034	.060	.011	.024	.043	.009	.018	.032	.007	.016	.028	.007	.014	.025	.S..GD
.S..HD	.016	.040	.064	.011	.029	.046	.009	.021	.034	.007	.019	.030	.007	.017	.027	.S..HD

Mecanizado ligero

Aplicaciones generales

Mecanizado intensivo

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
Geometría de plaquita	5%			10%			20%			30%			40–100%			Geometría de plaquita
.E..LDJ	.010	.036	.066	.007	.026	.047	.005	.019	.035	.005	.017	.030	.004	.015	.028	.E..LDJ
.E..LD	.010	.036	.066	.007	.026	.047	.005	.019	.035	.005	.017	.030	.004	.015	.028	.E..LD
.S..GD	.019	.041	.073	.014	.029	.052	.010	.022	.039	.009	.019	.034	.008	.017	.031	.S..GD
.S..HD	.019	.048	.078	.014	.034	.056	.010	.026	.041	.009	.022	.036	.008	.021	.033	.S..HD

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
Geometría de plaquita	5%			10%			20%			30%			40–100%			Geometría de plaquita
.E..LDJ	.005	.017	.031	.004	.013	.023	.003	.009	.017	.002	.008	.015	.002	.008	.014	.E..LDJ
.E..LD	.005	.017	.031	.004	.013	.023	.003	.009	.017	.002	.008	.015	.002	.008	.014	.E..LD
.S..GD	.009	.020	.035	.007	.014	.025	.005	.011	.019	.004	.009	.016	.004	.009	.015	.S..GD
.S..HD	.009	.023	.037	.007	.017	.027	.005	.013	.020	.004	.011	.017	.004	.010	.016	.S..HD

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
Geometría de plaquita	5%			10%			20%			30%			40–100%			Geometría de plaquita
.E..LDJ	.008	.030	.054	.006	.021	.039	.005	.016	.029	.004	.014	.025	.004	.013	.023	.E..LDJ
.E..LD	.008	.030	.054	.006	.021	.039	.005	.016	.029	.004	.014	.025	.004	.013	.023	.E..LD
.S..GD	.016	.034	.060	.011	.024	.043	.009	.018	.032	.007	.016	.028	.007	.014	.025	.S..GD
.S..HD	.016	.040	.064	.011	.029	.046	.009	.021	.034	.007	.019	.030	.007	.017	.027	.S..HD

Geometría de plaquita	Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae)															Geometría de plaquita
Geometría de plaquita	5%			10%			20%			30%			40–100%			Geometría de plaquita
.E..LDJ	.007	.024	.043	.005	.017	.031	.004	.013	.023	.003	.011	.020	.003	.010	.018	.E..LDJ
.E..LD	.007	.024	.043	.005	.017	.031	.004	.013	.023	.003	.011	.020	.003	.010	.018	.E..LD
.S..GD	.013	.027	.048	.009	.019	.034	.007	.015	.026	.006	.013	.022	.005	.012	.020	.S..GD
.S..HD	.013	.032	.051	.009	.023	.037	.007	.017	.027	.006	.015	.024	.005	.014	.022	.S..HD

Leer másView Less

Speeds

Velocidades iniciales recomendadas (m/min)

Grupo de materiales		KCK15			KC520M			KCPM20			KC522M			KC725M			KCMP30			KCPK30
P	1	–	–	–	–	–	–	660	580	535	395	345	325	315	275	255	545	475	440	545	475	440
	2	–	–	–	–	–	–	410	370	330	330	290	240	260	230	195	335	305	275	335	305	275
	3	–	–	–	–	–	–	370	330	305	305	255	215	240	205	170	305	275	250	305	275	250
	4	–	–	–	–	–	–	275	255	230	270	225	180	215	180	145	225	210	190	225	210	190
	5	–	–	–	–	–	–	330	300	275	225	200	180	180	160	145	310	275	255	310	275	255
	6	–	–	–	–	–	–	230	200	175	200	150	120	160	120	95	190	165	–	190	165	–
M	1	–	–	–	–	–	–	270	240	205	245	215	200	205	180	165	250	220	190	250	220	190
	2	–	–	–	–	–	–	245	215	190	225	190	160	185	160	130	225	195	170	225	195	170
	3	–	–	–	–	–	–	195	175	150	170	145	115	140	120	95	175	160	140	175	160	140
K	1	505	460	410	325	295	260	435	390	350	275	250	220	–	–	–	–	–	–	–	–	–
	2	400	355	330	255	225	215	345	310	280	215	195	180	–	–	–	–	–	–	–	–	–
	3	335	300	275	215	190	170	290	255	240	180	160	145	–	–	–	–	–	–	–	–	–
N	1	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	2	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
S	1	–	–	–	–	–	–	–	–	–	50	45	35	45	35	30	45	35	30	45	35	30
	2	–	–	–	–	–	–	–	–	–	50	45	35	45	35	30	45	35	30	45	35	30
	3	–	–	–	–	–	–	–	–	–	60	50	35	55	45	30	55	45	30	55	45	30
	4	–	–	–	–	–	–	–	–	–	85	60	45	75	55	35	75	55	35	75	55	35
H	1	–	–	–	–	–	–	170	140	115	145	110	85	–	–	–	–	–	–	–	–	–
	2	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	3	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–

Grupo de materiales		KCK15			KC520M			KCPM20			KC522M			KC725M			KCMP30			KCPK30
P	1	–	–	–	–	–	–	660	580	535	395	345	325	315	275	255	545	475	440	545	475	440
	2	–	–	–	–	–	–	410	370	330	330	290	240	260	230	195	335	305	275	335	305	275
	3	–	–	–	–	–	–	370	330	305	305	255	215	240	205	170	305	275	250	305	275	250
	4	–	–	–	–	–	–	275	255	230	270	225	180	215	180	145	225	210	190	225	210	190
	5	–	–	–	–	–	–	330	300	275	225	200	180	180	160	145	310	275	255	310	275	255
	6	–	–	–	–	–	–	230	200	175	200	150	120	160	120	95	190	165	–	190	165	–
M	1	–	–	–	–	–	–	270	240	205	245	215	200	205	180	165	250	220	190	250	220	190
	2	–	–	–	–	–	–	245	215	190	225	190	160	185	160	130	225	195	170	225	195	170
	3	–	–	–	–	–	–	195	175	150	170	145	115	140	120	95	175	160	140	175	160	140
K	1	505	460	410	325	295	260	435	390	350	275	250	220	–	–	–	–	–	–	–	–	–
	2	400	355	330	255	225	215	345	310	280	215	195	180	–	–	–	–	–	–	–	–	–
	3	335	300	275	215	190	170	290	255	240	180	160	145	–	–	–	–	–	–	–	–	–
N	1	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
N	2	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
S	1	–	–	–	–	–	–	–	–	–	50	45	35	45	35	30	45	35	30	45	35	30
	2	–	–	–	–	–	–	–	–	–	50	45	35	45	35	30	45	35	30	45	35	30
	3	–	–	–	–	–	–	–	–	–	60	50	35	55	45	30	55	45	30	55	45	30
	4	–	–	–	–	–	–	–	–	–	85	60	45	75	55	35	75	55	35	75	55	35
H	1	–	–	–	–	–	–	170	140	115	145	110	85	–	–	–	–	–	–	–	–	–
	2	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	3	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–

Recommended Starting Speeds [SFM]

Grupo de materiales		KCK15			KC520M			KCPM20			KC522M			KC725M			KCMP30			KCPK30
P	1	–	–	–	–	–	–	2170	1910	1760	1300	1130	1060	1030	900	840	1780	1560	1450	1780	1560	1450
	2	–	–	–	–	–	–	1340	1210	1090	1080	950	790	860	760	640	1100	1000	900	1100	1000	900
	3	–	–	–	–	–	–	1210	1090	1000	1000	840	700	790	670	550	1000	900	820	1000	900	820
	4	–	–	–	–	–	–	910	840	760	890	730	590	710	590	470	740	690	620	740	690	620
	5	–	–	–	–	–	–	1090	980	900	730	660	590	590	530	470	1020	910	830	1020	910	830
	6	–	–	–	–	–	–	760	660	570	650	490	400	520	400	310	620	540	-	620	540	0
M	1	–	–	–	–	–	–	880	790	680	800	710	650	670	590	540	820	720	620	820	720	620
	2	–	–	–	–	–	–	800	700	620	730	620	520	610	520	430	730	640	550	730	640	550
	3	–	–	–	–	–	–	640	570	490	550	480	370	460	400	310	570	520	460	570	520	460
K	1	1660	1510	1340	1060	960	850	1420	1280	1150	900	820	720	–	–	–	–	–	–	1160	1050	940
	2	1310	1170	1090	830	740	700	1130	1010	920	710	640	590	–	–	–	–	–	–	920	830	760
	3	1100	980	900	700	620	560	950	840	780	590	530	480	–	–	–	–	–	–	770	690	640
N	1	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	2	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
S	1	–	–	–	–	–	–	–	–	–	160	140	110	140	120	100	140	120	100	–	–	–
	2	–	–	–	–	–	–	–	–	–	160	140	110	140	120	100	140	120	100	–	–	–
	3	–	–	–	–	–	–	–	–	–	200	160	110	180	140	100	180	140	100	–	–	–
	4	–	–	–	–	–	–	–	–	–	280	200	140	240	180	120	240	180	120	–	–	–
H	1	–	–	–	–	–	–	550	460	370	470	360	280	–	–	–	–	–	–	–	–	–
	2	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	3	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–

Grupo de materiales		KCK15			KC520M			KCPM20			KC522M			KC725M			KCMP30			KCPK30
P	1	–	–	–	–	–	–	2170	1910	1760	1300	1130	1060	1030	900	840	1780	1560	1450	1780	1560	1450
	2	–	–	–	–	–	–	1340	1210	1090	1080	950	790	860	760	640	1100	1000	900	1100	1000	900
	3	–	–	–	–	–	–	1210	1090	1000	1000	840	700	790	670	550	1000	900	820	1000	900	820
	4	–	–	–	–	–	–	910	840	760	890	730	590	710	590	470	740	690	620	740	690	620
	5	–	–	–	–	–	–	1090	980	900	730	660	590	590	530	470	1020	910	830	1020	910	830
	6	–	–	–	–	–	–	760	660	570	650	490	400	520	400	310	620	540	-	620	540	0
M	1	–	–	–	–	–	–	880	790	680	800	710	650	670	590	540	820	720	620	820	720	620
	2	–	–	–	–	–	–	800	700	620	730	620	520	610	520	430	730	640	550	730	640	550
	3	–	–	–	–	–	–	640	570	490	550	480	370	460	400	310	570	520	460	570	520	460
K	1	1660	1510	1340	1060	960	850	1420	1280	1150	900	820	720	–	–	–	–	–	–	1160	1050	940
	2	1310	1170	1090	830	740	700	1130	1010	920	710	640	590	–	–	–	–	–	–	920	830	760
	3	1100	980	900	700	620	560	950	840	780	590	530	480	–	–	–	–	–	–	770	690	640
N	1	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
N	2	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
S	1	–	–	–	–	–	–	–	–	–	160	140	110	140	120	100	140	120	100	–	–	–
	2	–	–	–	–	–	–	–	–	–	160	140	110	140	120	100	140	120	100	–	–	–
	3	–	–	–	–	–	–	–	–	–	200	160	110	180	140	100	180	140	100	–	–	–
	4	–	–	–	–	–	–	–	–	–	280	200	140	240	180	120	240	180	120	–	–	–
H	1	–	–	–	–	–	–	550	460	370	470	360	280	–	–	–	–	–	–	–	–	–
	2	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	3	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–

Leer másView Less

Insert Selection

Grupo de materiales	Mecanizado ligero		Aplicaciones generales		Mecanizado intensivo
–	(Geometría ligera)		–		(Geometría fuerte)
–	resistencia al desgaste				tenacidad
–	Geometría	Calidad	Geometría	Calidad	Geometría	Calidad
P1–P2	.E..LDJ	KC725M	.S..GD	KCPM40	.S..HD	KCPM40
P3–P4	.E..LDJ	KC522M	.S..GD	KCPK30	.S..HD	KCPM40
P5–P6	.E..LDJ	KC725M	.S..GD	KC725M	.S..HD	KC725M
M1–M2	.E..LDJ	KC522M	.S..HD	KC725M	.S..GD	KCSM40
M3	.E..LDJ	KC725M	.S..GD	KCPM40	.S..HD	KCPM40
K1–K2	.S..HD	KC520M	.S..HD	KC520M	.S..HD	KCK15
K3	.S..GD	KCPK30	.S..HD	KC520M	.S..HD	KCK15
N1–N2	–	–	–	–	–	–
N3	–	–	–	–	–	–
S1–S2	.E..LDJ	KC725M	.S..GD	KCSM40	.S..HD	KC725M
S3	.E..LDJ	KC725M	.S..GD	KCSM40	.S..HD	KCPM40
S4	.E..LDJ	KC522M	.S..GD	KCSM40	.S..HD	KC725M
H1	–	–	–	–	–	–

Grupo de materiales	Mecanizado ligero		Aplicaciones generales		Mecanizado intensivo
	(Geometría ligera)		Aplicaciones generales		(Geometría fuerte)
	resistencia al desgaste				tenacidad
	Geometría	Calidad	Geometría	Calidad	Geometría	Calidad
P1–P2	.E..LDJ	KC725M	.S..GD	KCPM40	.S..HD	KCPM40
P3–P4	.E..LDJ	KC522M	.S..GD	KCPK30	.S..HD	KCPM40
P5–P6	.E..LDJ	KC725M	.S..GD	KC725M	.S..HD	KC725M
M1–M2	.E..LDJ	KC522M	.S..HD	KC725M	.S..GD	KCSM40
M3	.E..LDJ	KC725M	.S..GD	KCPM40	.S..HD	KCPM40
K1–K2	.S..HD	KC520M	.S..HD	KC520M	.S..HD	KCK15
K3	.S..GD	KCPK30	.S..HD	KC520M	.S..HD	KCK15
N1–N2	–	–	–	–	–	–
N3	–	–	–	–	–	–
S1–S2	.E..LDJ	KC725M	.S..GD	KCSM40	.S..HD	KC725M
S3	.E..LDJ	KC725M	.S..GD	KCSM40	.S..HD	KCPM40
S4	.E..LDJ	KC522M	.S..GD	KCSM40	.S..HD	KC725M
H1	–	–	–	–	–	–

Leer másView Less

I have read and accepted the Terms & Conditions of use

CAD Drawings Models

Can’t find the file type you’re looking for?

Product data

SDS

Hojas de datos de seguridad

Cree una solución para encontrar las piezas compatibles perfectas para su herramienta.

Nombre del producto

Número de material

Referencia ISO

Referencia ANSI

Rodeka™ IC16 • Shell Mill • RN.J16 • Metric

5153837

KDR50Z04S22RN16

Precio de Venta

/cada una

Descuento

Su precio

/cada una

Cantidad

DisponibleEste producto ya no está disponiblePlazo de entrega largo

Rodeka™ IC16 • Shell Mill • RN.J16 • Metric

5153838

KDR52Z04S22RN16

Precio de Venta

/cada una

Descuento

Su precio

/cada una

Cantidad

DisponibleEste producto ya no está disponiblePlazo de entrega largo

Rodeka™ IC16 • Shell Mill • RN.J16 • Metric

5153839

KDR63Z04S22RN16

Precio de Venta

/cada una

Descuento

Su precio

/cada una

Cantidad

DisponibleEste producto ya no está disponiblePlazo de entrega largo

Rodeka™ IC16 • Shell Mill • RN.J16 • Metric

5153890

KDR63Z06S22RN16

Precio de Venta

/cada una

Descuento

Su precio

/cada una

Cantidad

DisponibleEste producto ya no está disponiblePlazo de entrega largo

Rodeka™ IC16 • Shell Mill • RN.J16 • Metric

5153891

KDR66Z05S27RN16

Precio de Venta

/cada una

Descuento

Su precio

/cada una

Cantidad

DisponibleEste producto ya no está disponiblePlazo de entrega largo

Rodeka™ IC16 • Shell Mill • RN.J16 • Metric

5153892

KDR80Z05S27RN16

Precio de Venta

/cada una

Descuento

Su precio

/cada una

Cantidad

DisponibleEste producto ya no está disponiblePlazo de entrega largo

Rodeka™ IC16 • Shell Mill • RN.J16 • Metric

5153893

KDR80Z07S27RN16

Precio de Venta

/cada una

Descuento

Su precio

/cada una

Cantidad

DisponibleEste producto ya no está disponiblePlazo de entrega largo

Rodeka™ IC16 • Shell Mill • RN.J16 • Metric

5153894

KDR100Z06S32RN16

Precio de Venta

/cada una

Descuento

Su precio

/cada una

Cantidad

DisponibleEste producto ya no está disponiblePlazo de entrega largo

Rodeka™ IC16 • Shell Mill • RN.J16 • Metric

5153895

KDR100Z08S32RN16

Precio de Venta

/cada una

Descuento

Su precio

/cada una

Cantidad

DisponibleEste producto ya no está disponiblePlazo de entrega largo

Rodeka™ IC16 • Shell Mill • RN.J16 • Metric

5153897

KDR125Z08S40RN16

Precio de Venta

/cada una

Descuento

Su precio

/cada una

Cantidad

DisponibleEste producto ya no está disponiblePlazo de entrega largo

. Please enter the desired qty for the material(s) you want to include in your promotion or Proceed Without Promotion and only your base materials will be added to the cart.

Le damos la bienvenida

Confirme sus preferencias

Actualizar preferencias

Sugerencias de productos

Product Family suggestions

Chatear ahora

Mensaje de Ventas

Chatear ahora

Mensaje de Ventas

Edición de la solución

Añadiendo solución

Producto similar a:

Plaquitas para Rodeka™ IC 12 • RNPJ16-GD

Plaquitas intercambiables • RN.J16..

Número de material5274699

Referencia ISORNPJ1605M0SGDReferencia ANSIRNPJ1605M0SGD

Materiales de la pieza de trabajo

Features and benefits

Feeds

Con profundidad de corte axial de 8,00 (ap)

Con profundidad de corte axial de 2,50 (ap)

Con profundidad de corte axial de 1,50 (ap)

Con profundidad de corte axial de 1,00 (ap)

At .320 Axial Depth of Cut (ap)

At .100 Axial Depth of Cut (ap)

At .060 Axial Depth of Cut (ap)

At .040 Axial Depth of Cut (ap)

Speeds

Velocidades iniciales recomendadas (m/min)

Recommended Starting Speeds [SFM]

Insert Selection

Sugerencias de productos

Product Family suggestions

Chatear ahora

Mensaje de Ventas

Notifications

Chatear ahora

Mensaje de Ventas

Producto similar a:

Plaquitas para Rodeka™ IC 12 • RNPJ16-GD

Plaquitas intercambiables • RN.J16..

Número de material5274699

Referencia ISORNPJ1605M0SGDReferencia ANSIRNPJ1605M0SGD

Sending to {{cadTool}} in progress...

Materiales de la pieza de trabajo

Features and benefits

Feeds

Con profundidad de corte axial de 8,00 (ap)

Con profundidad de corte axial de 2,50 (ap)

Con profundidad de corte axial de 1,50 (ap)

Con profundidad de corte axial de 1,00 (ap)

At .320 Axial Depth of Cut (ap)

At .100 Axial Depth of Cut (ap)

At .060 Axial Depth of Cut (ap)

At .040 Axial Depth of Cut (ap)

Speeds

Velocidades iniciales recomendadas (m/min)

Recommended Starting Speeds [SFM]

Insert Selection

The following files are available
