Inserts for KSOM Mini - OFKT-LBJ 3767813 - Kennametal
KSOM Mini 刀片 • OFKT-LBJ
Indexable Inserts
物料号3767813
公制样本编号OFKT06L5AFFNLBJ英制样本编号OFKT53AFFN4LBJ
牌价
$30.56/每个
折扣
您的价格
/每个
有库存这个产品不再供应较长交货期
物料定价组
出售时采用的包装 0调整以满足最小包装尺寸。
最小数量： 0调整以达到最低订单数量。
- N 非铁材质
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
MetricInch

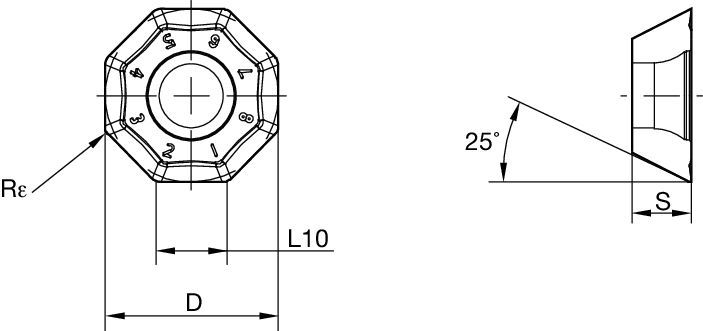

| 物料号 | 3767813 |
| 公制样本编号 | OFKT06L5AFFNLBJ |
| 英制样本编号 | OFKT53AFFN4LBJ |
| 材质 | KC410M |
| [SSC] 刀片 IC 尺寸 | 14.7 mm |
| [SSC] 刀片 IC 尺寸 | 0.5787 in |
| [S] 刀片厚度 | 5 mm |
| [S] 刀片厚度 | 0.1969 in |
| [L10] 刀片切削刃长度 | 6 mm |
| [L10] 刀片切削刃长度 | 0.236 in |
| [Rε] 刀尖半径 | 0.8 mm |
| [Rε] 刀尖半径 | 0.031 in |
| 平均切屑厚度 [HM] | 0.02 mm |
| 平均切屑厚度 [HM] | 0.0008 in |
| 每个刀片的切削刃 | 8 |
工件材料
- 非铁材质
Grades
KC410M
覆有 PVD TiB2 涂层的材质极为坚硬，在高速切削时具有良好的耐磨性。KC410M 可防止出现积屑瘤，帮助减少毛刺，并实现出色的表面光洁度。该材质最适合用于硅含量 < 10% 的铝材和其他有色金属材料
Features and benefits
铝质材料加工的首选产品。通过创建解决方案计算速度和进给
创建解决方案后，只需选择进给和速度图标，我们的系统将提供建议。您可以通过添加您的机床和参数来定制信息，或者使用滑块进行调整。
Feeds
推荐初始进给率 [mm]
| 刀片槽型 | 不同切宽(ae)百分比情况下，所建议的每齿进给量设定值(fz) | 刀片槽型 | ||||||||||||||
| 5% | 10% | 20% | 30% | 40–100% | ||||||||||||
| .F..LBJ | 0,17 | 0,61 | 1,03 | 0,12 | 0,44 | 0,74 | 0,09 | 0,33 | 0,55 | 0,08 | 0,29 | 0,48 | 0,07 | 0,26 | 0,44 | .F..LBJ |
| .F..LNJ | 0,17 | 0,61 | 1,03 | 0,12 | 0,44 | 0,74 | 0,09 | 0,33 | 0,55 | 0,08 | 0,29 | 0,48 | 0,07 | 0,26 | 0,44 | .F..LNJ |
| .E..LBJ | 0,17 | 0,61 | 1,13 | 0,12 | 0,44 | 0,81 | 0,09 | 0,33 | 0,61 | 0,08 | 0,29 | 0,53 | 0,07 | 0,26 | 0,48 | .E..LBJ |
| .E..LB | 0,34 | 0,75 | 1,20 | 0,25 | 0,54 | 0,86 | 0,19 | 0,40 | 0,64 | 0,16 | 0,35 | 0,56 | 0,15 | 0,32 | 0,51 | .E..LB |
| .S..LB | 0,34 | 0,73 | 1,30 | 0,25 | 0,53 | 0,93 | 0,19 | 0,39 | 0,69 | 0,16 | 0,34 | 0,60 | 0,15 | 0,32 | 0,55 | .S..LB |
| .E..GB | 0,34 | 0,87 | 1,39 | 0,25 | 0,62 | 1,00 | 0,19 | 0,47 | 0,74 | 0,16 | 0,41 | 0,65 | 0,15 | 0,37 | 0,59 | .E..GB |
| .S..HB | 0,34 | 0,87 | 1,49 | 0,25 | 0,62 | 1,07 | 0,19 | 0,47 | 0,79 | 0,16 | 0,41 | 0,69 | 0,15 | 0,37 | 0,63 | .S..HB |
| 轻切削 | 中等切削 | 重切削 |
Recommended Starting Feeds [IPT]
| 刀片槽型 | 不同切宽(ae)百分比情况下，所建议的每齿进给量设定值(fz) | 刀片槽型 | ||||||||||||||
| 5% | 10% | 20% | 30% | 40–100% | ||||||||||||
| .F..LBJ | .007 | .025 | .041 | .005 | .018 | .030 | .004 | .013 | .022 | .003 | .012 | .019 | .003 | .011 | .018 | .F..LBJ |
| .F..LNJ | .007 | .025 | .041 | .005 | .018 | .030 | .004 | .013 | .022 | .003 | .012 | .019 | .003 | .011 | .018 | .F..LNJ |
| .E..LBJ | .007 | .025 | .045 | .005 | .018 | .033 | .004 | .013 | .024 | .003 | .012 | .021 | .003 | .011 | .019 | .E..LBJ |
| .E..LB | .014 | .029 | .047 | .010 | .021 | .034 | .007 | .016 | .025 | .006 | .014 | .022 | .006 | .013 | .020 | .E..LB |
| .S..LB | .014 | .029 | .051 | .010 | .021 | .037 | .007 | .016 | .027 | .006 | .014 | .024 | .006 | .012 | .022 | .S..LB |
| .E..GB | .014 | .034 | .055 | .010 | .025 | .039 | .007 | .018 | .029 | .006 | .016 | .025 | .006 | .015 | .023 | .E..GB |
| .S..HB | .014 | .034 | .059 | .010 | .025 | .042 | .007 | .018 | .031 | .006 | .016 | .027 | .006 | .015 | .025 | .S..HB |
| 轻切削 | 中等切削 | 重切削 |
阅读全文View Less
Speeds
推荐初始速度 [m/min]
| 材料 分组 | KC410M | KC422M | KC520M | KC522M | KC725M | KCK15 | KCPM20 | KCPK30 | |||||||||||||||||
| P | 1 | – | – | – | – | – | – | – | – | – | 395 | 345 | 325 | 315 | 275 | 255 | – | – | – | 660 | 580 | 535 | 545 | 475 | 440 |
| 2 | – | – | – | – | – | – | – | – | – | 330 | 290 | 240 | 260 | 230 | 195 | – | – | – | 410 | 370 | 330 | 335 | 305 | 275 | |
| 3 | – | – | – | – | – | – | – | – | – | 305 | 255 | 215 | 240 | 205 | 170 | – | – | – | 370 | 330 | 305 | 305 | 275 | 250 | |
| 4 | – | – | – | – | – | – | – | – | – | 270 | 225 | 180 | 215 | 180 | 145 | – | – | – | 275 | 255 | 230 | 225 | 210 | 190 | |
| 5 | – | – | – | – | – | – | – | – | – | 225 | 200 | 180 | 180 | 160 | 145 | – | – | – | 330 | 300 | 275 | 310 | 275 | 255 | |
| 6 | – | – | – | – | – | – | – | – | – | 200 | 150 | 120 | 160 | 120 | 95 | – | – | – | 230 | 200 | 175 | 190 | 165 | – | |
| M | 1 | – | – | – | – | – | – | – | – | – | 245 | 215 | 200 | 205 | 180 | 165 | – | – | – | 270 | 240 | 205 | 250 | 220 | 190 |
| 2 | – | – | – | – | – | – | – | – | – | 225 | 190 | 160 | 185 | 160 | 130 | – | – | – | 245 | 215 | 190 | 225 | 195 | 170 | |
| 3 | – | – | – | – | – | – | – | – | – | 170 | 145 | 115 | 140 | 120 | 95 | – | – | – | 195 | 175 | 150 | 175 | 160 | 140 | |
| K | 1 | – | – | – | – | – | – | 325 | 295 | 260 | 275 | 250 | 220 | – | – | – | 505 | 460 | 410 | 435 | 390 | 350 | 355 | 320 | 285 |
| 2 | – | – | – | – | – | – | 255 | 225 | 215 | 215 | 195 | 180 | – | – | – | 400 | 355 | 330 | 345 | 310 | 280 | 280 | 255 | 230 | |
| 3 | – | – | – | – | – | – | 215 | 190 | 170 | 180 | 160 | 145 | – | – | – | 335 | 300 | 275 | 290 | 255 | 240 | 235 | 210 | 195 | |
| N | 1–2 | 1460 | 1300 | 1195 | 1285 | 1135 | 1050 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 3 | 1300 | 1195 | 1100 | 1135 | 1050 | 915 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| S | 1 | – | – | – | – | – | – | – | – | – | 50 | 45 | 35 | 45 | 35 | 30 | – | – | – | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | – | – | – | 50 | 45 | 35 | 45 | 35 | 30 | – | – | – | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | – | – | – | 60 | 50 | 35 | 55 | 45 | 30 | – | – | – | – | – | – | – | – | – | |
| 4 | – | – | – | – | – | – | – | – | – | 85 | 60 | 45 | 75 | 55 | 35 | – | – | – | – | – | – | – | – | – | |
| H | 1 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
Recommended Starting Speeds [SFM]
| 材料 分组 | KC410M | KC422M | KC520M | KC522M | KC725M | KCK15 | KCPM20 | KCPK30 | |||||||||||||||||
| P | 1 | – | – | – | – | – | – | – | – | – | 1300 | 1130 | 1060 | 1030 | 900 | 840 | – | – | – | 2170 | 1910 | 1760 | 1780 | 1560 | 1450 |
| 2 | – | – | – | – | – | – | – | – | – | 1080 | 950 | 790 | 860 | 760 | 640 | – | – | – | 1340 | 1210 | 1090 | 1100 | 1000 | 900 | |
| 3 | – | – | – | – | – | – | – | – | – | 1000 | 840 | 700 | 790 | 670 | 550 | – | – | – | 1210 | 1090 | 1000 | 1000 | 900 | 820 | |
| 4 | – | – | – | – | – | – | – | – | – | 890 | 730 | 590 | 710 | 590 | 470 | – | – | – | 910 | 840 | 760 | 740 | 690 | 620 | |
| 5 | – | – | – | – | – | – | – | – | – | 730 | 660 | 590 | 590 | 530 | 470 | – | – | – | 1090 | 980 | 900 | 1020 | 910 | 830 | |
| 6 | – | – | – | – | – | – | – | – | – | 650 | 490 | 400 | 520 | 400 | 310 | – | – | – | 760 | 660 | 570 | 620 | 540 | – | |
| M | 1 | – | – | – | – | – | – | – | – | – | 800 | 710 | 650 | 670 | 590 | 540 | – | – | – | 880 | 790 | 680 | 820 | 720 | 620 |
| 2 | – | – | – | – | – | – | – | – | – | 730 | 620 | 520 | 610 | 520 | 430 | – | – | – | 800 | 700 | 620 | 730 | 640 | 550 | |
| 3 | – | – | – | – | – | – | – | – | – | 550 | 480 | 370 | 460 | 400 | 310 | – | – | – | 640 | 570 | 490 | 570 | 520 | 460 | |
| K | 1 | – | – | – | – | – | – | 1060 | 960 | 850 | 900 | 820 | 720 | – | – | – | 1660 | 1510 | 1340 | 1420 | 1280 | 1150 | 1160 | 1050 | 940 |
| 2 | – | – | – | – | – | – | 830 | 740 | 700 | 710 | 640 | 590 | – | – | – | 1310 | 1170 | 1090 | 1130 | 1010 | 920 | 920 | 830 | 760 | |
| 3 | – | – | – | – | – | – | 700 | 620 | 560 | 590 | 530 | 480 | – | – | – | 1100 | 980 | 900 | 950 | 840 | 780 | 770 | 690 | 640 | |
| N | 1–2 | 4790 | 4260 | 3920 | 4220 | 3720 | 3440 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 3 | 4260 | 3920 | 3600 | 3720 | 3440 | 3000 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| S | 1 | – | – | – | – | – | – | – | – | – | 160 | 140 | 110 | 140 | 120 | 100 | – | – | – | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | – | – | – | 160 | 140 | 110 | 140 | 120 | 100 | – | – | – | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | – | – | – | 200 | 160 | 110 | 180 | 140 | 100 | – | – | – | – | – | – | – | – | – | |
| 4 | – | – | – | – | – | – | – | – | – | 280 | 200 | 140 | 240 | 180 | 120 | – | – | – | – | – | – | – | – | – | |
| H | 1 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
阅读全文View Less
应用数据
插槽加工
| D1 mm | D1 max mm | max ap mm | 坡铣角度(°) | 坡铣长度 mm |
| 32 | 41,1 | 9 | 11,0 | 46,3 |
| 40 | 49,0 | 9 | 7,5 | 68,4 |
| 50 | 58,9 | 9 | 5,0 | 102,9 |
| 63 | 71,8 | 9 | 3,9 | 132,0 |
| 80 | 88,7 | 9 | 2,9 | 177,7 |
| 100 | 108,6 | 9 | 2,2 | 234,3 |
| 125 | 133,6 | 9 | 1,7 | 303,2 |
| 160 | 168,5 | 9 | 1,3 | 396,6 |
端面铣刀
| 最大切深 | mm | 切屑载荷 (fz) |
| Ap1 max | 3,5 | 1 x fz |
| Ap2 max | 9,0 | 0,6 x fz |
坡铣
| 孔直径 | ||||
| D1 mm | D1 max mm | min. mm | max. mm | 每圈下刀深度 mm |
| 32 | 41,1 | 61,7 | 81,7 | 4,7 |
| 40 | 49,0 | 77,5 | 97,6 | 4,7 |
| 50 | 58,9 | 97,4 | 117,4 | 4,7 |
| 63 | 71,8 | 123,3 | 143,3 | 4,7 |
| 80 | 88,7 | 157,2 | 177,2 | 4,7 |
| 100 | 108,6 | 197,2 | 217,1 | 4,7 |
| 125 | 133,6 | 247,1 | 267,0 | 4,7 |
| 160 | 168,5 | 317,1 | 377,0 | 4,7 |
螺旋插补
| 最大 插槽深度 | mm |
| Ap1 max | 3,2 |
阅读全文View Less
High Performance Combination Tools
Insert Selection Guide
| 材料 分组 | 轻切削 | 中等切削 | 重切削 | |||
| – | (锋利的槽型) | (强壮的槽型) | ||||
| – | 耐磨性 |  | 韧性 | |||
| – | 槽型 | 材质 | 槽型 | 材质 | 槽型 | 材质 |
| P1–P2 | .E..LB | KCPK30 | .E..GB | KCPM40 | .S..HB | KCPK30 |
| P3–P4 | .E..LB | KCPK30 | .E..GB | KCPK30 | .S..HB | KCPK30 |
| P5–P6 | .E..LB | KC725M | .E..GB | KC725M | .S..HB | KC725M |
| M1–M2 | .E..LB | KCSM40 | .E..GB | KCSM40 | .S..HB | KCSM40 |
| M3 | .E..LB | KCSM40 | .E..GB | KCSM40 | .S..HB | KCSM40 |
| K1–K2 | .E..LB | KCK15 | .E..GB | KC520M | .E..GB | KCK15 |
| K3 | .E..LB | KCPK30 | .E..GB | KC520M | .S..HB | KCPK30 |
| N1–N2 | .F..LBJ | KC410M | .E..LBJ | KC422M | .E..LBJ | KC422M |
| N3 | .F..LBJ | KC410M | .F..LNJ | KC410M | .F..LNJ | KC410M |
| S1–S2 | .E..LB | KC725M | .E..GB | KC725M | .S..HB | KC725M |
| S3 | .E..LB | KCSM40 | .E..GB | KCSM40 | .S..HB | KCSM40 |
| S4 | .E..LB | KCSM40 | .E..GB | KCSM40 | .S..HB | KCSM40 |
| H1 | – | – | – | – | – | – |
