KSEM PLUS™ A1 Heads 31.75 - 70.99mm / 1.250 - 2.794″

Name: KSEM PLUS™ A1 Heads 31.75 - 70.99mm / 1.250 - 2.794″
SKU: 3794405
Rating: 0 (0 reviews)

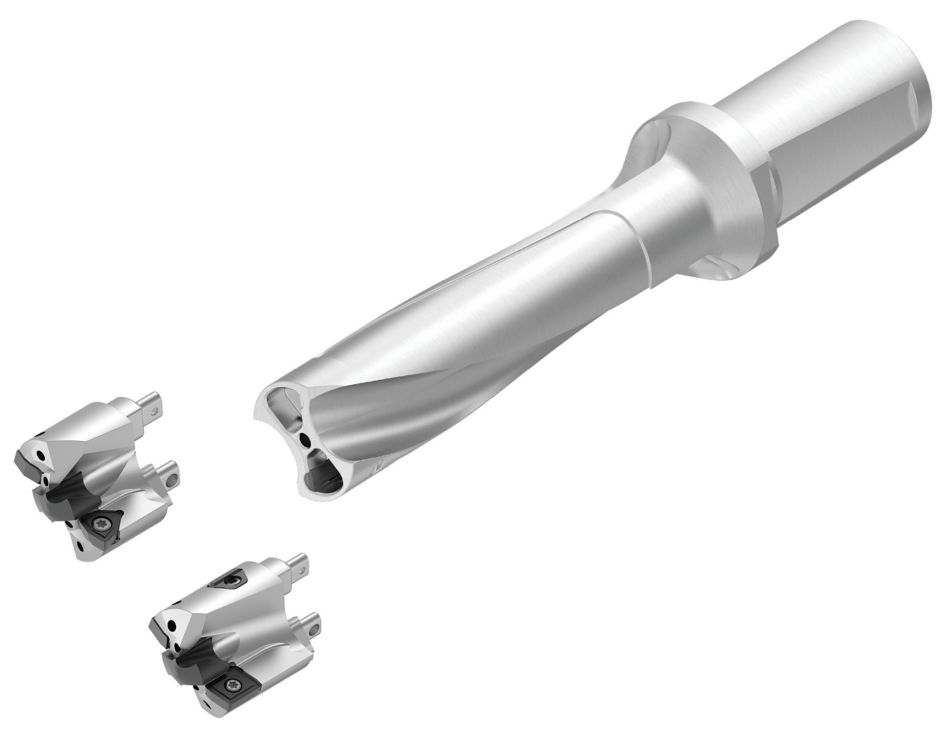

Głowice KSEM PLUS™ A1

Nr materiału3794405

Nr katalogowy ISOKSEMP4700FDS45A1MNr katalogowy ANSIKSEMP4700FDS45A1M

KSEMP A1 Drill Head 3 ins DFT Holemaking - 3794405 - Kennametal

Open expanded view

Ogólna prezentacja

Cena katalogowa

$1,287.77/Każdy

Rabat

Twoja cena

/Każdy

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

Skontaktuj się z działem sprzedaży aby poznać wszystkie opcje cenowe

Ten produkt nie jest już dostępny

P Steel
M Stainless Steel
K Cast Iron
N Non-Ferrous
S High-Temp Alloys
Drilling - Through Coolant

Podsumowanie
Parametry skrawania
Do pobrania
Pasujace produkty - strona maszyny
Pasujace produkty - strona przedmiotu obrabianego
Części zamienne
Opinia
Q&A

Metryczne

Calowe

Nr materiału	3794405
Nr katalogowy ISO	KSEMP4700FDS45A1M
Nr katalogowy ANSI	KSEMP4700FDS45A1M
[D1] Drill Diameter M	47 mm
[D1] Drill Diameter M	1.85 in
[PDD] Pilot Drill Cut Diameter	20 mm
[PDD] Pilot Drill Cut Diameter	.7874 in
[LPR] Protruding Length	29.12 mm
[LPR] Protruding Length	1.146 in
[L1] Insert Gage Length	25 mm
[L1] Insert Gage Length	.984 in
[CSMS] System Size Machine Side	FDS45
[SSC] Insert Seat Size	3

See all Product Variants

Materiały przedmiotu obrabianego

Steel
Stainless Steel
Cast Iron
Non-Ferrous
High-Temp Alloys

Zastosowania

Drilling - Through Coolant

Właściwości i zalety

Aby zapewnić 100% stabilność systemu, płytki KSEM™ stosowane z głowicami KSEM PLUS nie powinny być regenerowane.
Głowice KSEM PLUS są dostarczane ze wszystkimi śrubami mocującymi płytkę.
Głowice KSEM PLUS są dostarczane z dwoma kluczami: jeden służy do mocowania płytek KSEM, a drugi — do mocowania płytek DFT™/DFR™, a także do zamontowania głowicy z korpusem wiertła.
Chwyty KSEM PLUS należy zamawiać, używając rozmiaru złącza (CSMS) w celu określenia, która głowica pasuje do danego chwytu.
Oznaczenie PDD na rysunku dotyczy wymiaru D1 płytek KSEM HPG oraz HPCCL przeznaczonych do stosowania z głowicami KSEM PLUS.
Płytki (KSEM, DFT i DFR) do głowicy KSEM PLUS należy zamawiać oddzielnie.

Złóż nowe rozwiązanie aby obliczyc parametry posuwu i prędkości

Po złóżeniu rozwiązania wybierz ikonę "Posuwy i prędkości" a system pokaże rekomendowane wartości. Możesz doprecyzować wyniki dodając maszynę i jej specyfikacje lub zmień wartości początkowe Używając suwaki.

Tolerancja

D1	Tolerancja h8 + / -
.500–.709	+.000/-.0010
.709–1.181	+.000/-.0013
1.181–1.575	+.000/-.0015

D1	Tolerancja h8 + / -
12,5–18	+0,000/-0,027
18–30	+0,000/-0,033
30–40	+0,000/-0,039

Dowiedz się więcejView Less

Parametry skrawania

Metryczne
Grupa materiałowa		Warunki obróbki	Prędkość skrawania vc			Zalecana wartość posuwu w zależności od średnicy (fz)
			Zakres prędkości skrawania m/min			Zalecana wartość posuwu w zależności od średnicy (fz)
			Min.	Wartość początkowa	Maks.	Ø	KSEM 14….17 DFR/DFC04... 28.00 31,74	KSEM 15….18 DFT/DFC05… 31,74 35,99	KSEM 13….22 DFT/DFC06... 36,00 44,99	KSEM 18….28 DFT/DFC07... 45,00 55,99	KSEM 20….34 DFT/DFC09... 56,00 70
P	1	S	115	235	290	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	90	160	215	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	65	100	140	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	2	S	90	190	230	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,360	0,200–0,400	0,200–0,450
		U	71	130	170	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,360	0,200–0,400	0,200–0,450
		I	50	80	110	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
	3	S	90	180	230	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		U	70	120	170	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		I	50	70	106	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
	4	S	90	140	220	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		U	70	110	160	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		I	50	80	110	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
	5	S	90	130	210	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		U	70	100	150	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		I	50	70	100	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
	6	S	70	90	180	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		U	50	75	120	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		I	40	60	100	mm/obr.	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
M	1	S	60	110	135	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	40	70	90	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	30	50	65	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	2	S	60	100	135	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	40	60	90	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	30	50	65	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	3	S	50	90	135	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	40	60	90	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	25	40	65	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
K	1	S	90	170	230	mm/obr.	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
		U	60	120	160	mm/obr.	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
		I	40	70	90	mm/obr.	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
	2	S	90	160	220	mm/obr.	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
		U	60	110	160	mm/obr.	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
		I	40	70	100	mm/obr.	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
	3	S	90	150	210	mm/obr.	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
		U	60	100	150	mm/obr.	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
		I	35	60	90	mm/obr.	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
N	1	S	150	240	360	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	160	240	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	100	160	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	2	S	150	220	360	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	150	240	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	100	160	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	3	S	150	200	360	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	140	240	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	90	160	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	4	S	150	200	360	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	140	240	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	90	160	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	5	S	150	200	360	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	140	240	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	90	160	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	6	S	150	200	360	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	140	240	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	90	160	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	7	S	110	220	260	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	70	140	170	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	45	90	110	mm/obr.	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
S	1	S	25	50	75	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	20	40	60	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	15	30	50	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	2	S	20	40	60	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	15	30	45	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	12	25	35	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	3	S	20	40	60	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	15	30	45	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	12	25	40	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	4	S	20	40	60	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	15	30	45	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	12	25	40	mm/obr.	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360

Calowe
Grupa materiałowa		Warunki obróbki	Prędkość skrawania vc			Zalecana wartość posuwu w zależności od średnicy (fz)
			Zakres prędkości skrawania [SFM]			Zalecana wartość posuwu w zależności od średnicy (fz)
			Min.	Wartość początkowa	Maks.	Ø	KSEM 14….17 DFR/DFC04... 1.102 1.249	KSEM 15….18 DFT/DFC05… 1.250 1.416	KSEM 13….22 DFT/DFC06... 1.417 1.771	KSEM 18….28 DFT/DFC07... 1.772 2.204	KSEM 20….34 DFT/DFC09... 2.205 4.0295
P	1	S	370	775	944	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		U	290	532	698	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		I	205	327	451	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
	2	S	295	623	755	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
		U	233	427	558	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
		I	164	262	361	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
	3	S	295	591	755	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
		U	230	394	558	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
		I	164	230	361	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
	4	S	295	459	722	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
		U	230	361	525	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
		I	264	262	361	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
	5	S	295	427	689	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
		U	230	328	689	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
		I	164	230	492	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
	6	S	230	295	591	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
		U	164	246	394	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
		I	131	197	328	Cal/obrót	0.006–0.011	0.006–0.011	0.008–0.014	0.008–0.016	0.008–0.018
M	1	S	197	361	443	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		U	131	230	295	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		I	98	164	213	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
	2	S	197	328	443	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		U	131	197	295	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		I	98	164	213	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
	3	S	164	295	443	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		U	131	197	295	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		I	82	131	213	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
K	1	S	295	558	755	Cal/obrót	0.007–0.012	0.007–0.012	0.009–0.014	0.009–0.017	0.012–0.019
		U	197	394	525	Cal/obrót	0.007–0.012	0.007–0.012	0.009–0.014	0.009–0.017	0.012–0.019
		I	131	230	295	Cal/obrót	0.007–0.012	0.007–0.012	0.009–0.014	0.009–0.017	0.012–0.019
	2	S	295	525	722	Cal/obrót	0.007–0.012	0.007–0.012	0.009–0.014	0.009–0.017	0.012–0.019
		U	197	361	525	Cal/obrót	0.007–0.012	0.007–0.012	0.009–0.014	0.009–0.017	0.012–0.019
		I	131	230	328	Cal/obrót	0.007–0.012	0.007–0.012	0.009–0.014	0.009–0.017	0.012–0.019
	3	S	295	492	689	Cal/obrót	0.007–0.012	0.007–0.012	0.009–0.014	0.009–0.017	0.012–0.019
		U	197	328	492	Cal/obrót	0.007–0.012	0.007–0.012	0.009–0.014	0.009–0.017	0.012–0.019
		I	115	197	295	Cal/obrót	0.007–0.012	0.007–0.012	0.009–0.014	0.009–0.017	0.012–0.019
N	1	S	492	787	1181	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		U	328	525	787	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		I	197	328	525	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
	2	S	492	722	1181	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		U	328	492	787	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		I	197	328	525	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
	3	S	492	722	1181	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		U	328	492	787	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		I	197	328	525	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
	4	S	492	722	1181	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		U	328	492	787	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		I	197	328	525	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
	5	S	492	722	1181	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		U	328	492	787	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		I	197	328	525	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
	6	S	492	656	1181	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		U	328	459	787	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		I	197	295	525	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
	7	S	361	722	853	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		U	230	459	558	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
		I	148	295	361	Cal/obrót	0.005–0.008	0.005–0.008	0.006–0.011	0.006–0.013	0.008–0.016
S	1	S	82	164	246	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		U	66	131	197	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		I	49	98	164	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
	2	S	66	131	197	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		U	49	98	148	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		I	39	82	115	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
	3	S	66	131	197	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		U	49	98	148	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		I	39	82	131	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
	4	S	66	131	197	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		U	49	98	148	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014
		I	39	82	131	Cal/obrót	0.005–0.010	0.005–0.010	0.006–0.011	0.006–0.013	0.008–0.014

Metryczne
		Warunki obróbki	Prędkość skrawania vc
			Zakres prędkości skrawania m/min			Zalecana wartość posuwu w zależności od średnicy (fz)
Grupa materiałowa			Min.	Wartość początkowa	Maks.	Ø	KSEM 14….17 DFR/DFC04... 28,00 31,74	KSEM 15….18 DFT/DFC05… 31,75 35,99	KSEM 13….22 DFT/DFC06... 36,00 44,99	KSEM 18….28 DFT/DFC07... 45,00 55,99	KSEM 20….34 DFT/DFC09... 56,00 70,00
P	1	S	115	235	290	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	90	160	215	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	65	100	140	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	2	S	90	190	230	mm/dev	0,160–0,280	0,160–0,280	0,200–0,360	0,200–0,400	0,200–0,450
		U	71	130	170	mm/dev	0,160–0,280	0,160–0,280	0,200–0,360	0,200–0,400	0,200–0,450
		I	50	80	110	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
	3	S	90	180	230	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		U	70	120	170	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		I	50	70	106	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
	4	S	90	140	220	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		U	70	110	160	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		I	50	80	110	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
	5	S	90	130	210	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		U	70	100	150	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		I	50	70	100	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
	6	S	70	90	180	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		U	50	75	120	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
		I	40	60	100	mm/dev	0,160–0,280	0,160–0,280	0,200–0,320	0,200–0,400	0,200–0,450
M	1	S	60	110	135	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	40	70	90	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	30	50	65	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	2	S	60	100	135	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	40	60	90	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	30	50	65	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	3	S	50	90	135	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	40	60	90	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	25	40	65	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
K	1	S	90	170	230	mm/dev	0,180 - 0,300	0,180 - 0,300	0,216 - 0,360	0,240 - 0,420	0,300 - 0,480
		U	60	120	160	mm/dev	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
		I	40	70	90	mm/dev	0,180 - 0,300	0,180 - 0,300	0,216 - 0,360	0,240 - 0,420	0,300 - 0,480
	2	S	90	160	220	mm/dev	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
		U	60	110	160	mm/dev	0,180 - 0,300	0,180 - 0,300	0,216 - 0,360	0,240 - 0,420	0,300 - 0,480
		I	40	70	100	mm/dev	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
	3	S	90	150	210	mm/dev	0,180 - 0,300	0,180 - 0,300	0,216 - 0,360	0,240 - 0,420	0,300 - 0,480
		U	60	100	150	mm/dev	0,180–0,300	0,180–0,300	0,216–0,360	0,240–0,420	0,300–0,480
		I	35	60	90	mm/dev	0,180 - 0,300	0,180 - 0,300	0,216 - 0,360	0,240 - 0,420	0,300 - 0,480
N	1	S	150	240	360	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	160	240	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	100	160	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	2	S	150	220	360	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	150	240	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	100	160	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	3	S	150	200	360	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	140	240	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	90	160	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	4	S	150	200	360	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	140	240	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	90	160	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	5	S	150	200	360	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	140	240	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	90	160	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	6	S	150	200	360	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	100	140	240	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	60	90	160	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
	7	S	110	220	260	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		U	70	140	170	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
		I	45	90	110	mm/dev	0,120–0,200	0,120–0,200	0,144–0,280	0,160–0,320	0,200–0,400
S	1	S	25	50	75	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	20	40	60	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	15	30	50	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	2	S	20	40	60	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	15	30	45	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	12	25	35	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	3	S	20	40	60	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	15	30	45	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	12	25	40	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
	4	S	20	40	60	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		U	15	30	45	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360
		I	12	25	40	mm/dev	0,130–0,250	0,130–0,250	0,160–0,280	0,160–0,320	0,200–0,360

Dowiedz się więcejView Less

CAD Drawings Models

Can’t find the file type you’re looking for?

Product data

SDS

Karty charakterystyki substancji niebezpiecznych

I have read and accepted the Terms & Conditions of use

Złóż nowe rozwiązanie aby znaleźć pasujące produkty do twoich narzedzi.

Nazwa produktu

Nr materiału

Nr katalogowy ISO

Nr katalogowy ANSI

KSEM PLUS™ • Drill Body • 5xD • WD Shank • Metric

3794446

WD50FDS45304M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Drill Body • 8xD • WD Shank • Metric

3794447

WD50FDS45451M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Drill Body • 10xD • WD Shank • Metric

3794448

WD50FDS45549M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Drill Body • 5xD • SSF Shank • Inch

3794904

SSF200FDS451196

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Drill Body • 8 x D • SSF Shank • Inch

3794905

SSF200FDS451775

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Drill Body • 10 x D • SSF Shank • Inch

3794906

SSF200FDS452161

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Drill Body • 3xD • WD Shank • Metric

3872079

WD50FDS45206M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Drill Body • 3xD • SSF Shank • Inch

3952345

SSF200FDS450809

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Drill Body • 1.5 x D • WD Shank • Metric

6123575

WD50FDS45112M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Drill Body • 1.5 x D • SSF Shank • Inch

6123586

SSF200FDS450441

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

Złóż nowe rozwiązanie aby znaleźć pasujące produkty do twoich narzedzi.

Nazwa produktu

Nr materiału

Nr katalogowy ISO

Nr katalogowy ANSI

Gatunek

KSEM™ • Center Insert • HPL Geometry

3381157

KSEM2000HPLM

KCMS15

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Outboard Insert • DFT-MD Geometry

3648474

DFT070408D45MD

KC7140

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Center Insert • HPG Geometry

3660156

KSEMP2000HPGM

KC7315

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM™ • Center Insert • HPCCL Geometry

3884440

KSEM2000HPCCLM

KC7410

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Outboard Insert • DFT-HP Geometry

5066199

DFT070408D45HP

KCU40

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Outboard Insert • DFT-HP Geometry

5067523

DFT070408D45HP

KCU25

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM™ • Center Insert • FEG Geometry

5981578

KSEM2000FEGM

KCPM45

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Outboard Insert • DFT-DS Geometry

6025830

DFT070408D45DS

KCU40

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KSEM PLUS™ • Outboard Insert • DFT-DS Geometry

6573316

DFT070408D45DS

KCU25

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

Nazwa produktu

Nr materiału

Nr katalogowy ISO

Nr katalogowy ANSI

Część zamienna

1130295

364.011

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

Część zamienna

1132063

191.698

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

WRENCH TX 15

3784328

170.355

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

WRENCH SW 2

3784331

170.346

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

. Please enter the desired qty for the material(s) you want to include in your promotion or Proceed Without Promotion and only your base materials will be added to the cart.

Witamy

Potwierdź swoje preferencje

Aktualizuj preferencje

Sugestie dotyczące produktów

Product Family suggestions

Kontakt z Zespołem Sprzedaży

Edytuj

Dodaj

Produkt podobny do:

KSEM PLUS™ A1 Heads 31.75 - 70.99mm / 1.250 - 2.794″

Głowice KSEM PLUS™ A1

Nr materiału3794405

Nr katalogowy ISOKSEMP4700FDS45A1MNr katalogowy ANSIKSEMP4700FDS45A1M

Materiały przedmiotu obrabianego

Zastosowania

Właściwości i zalety

Tolerancja

Parametry skrawania

Sugestie dotyczące produktów

Product Family suggestions

Powiadomienia

Kontakt z Zespołem Sprzedaży

Produkt podobny do:

KSEM PLUS™ A1 Heads 31.75 - 70.99mm / 1.250 - 2.794″

Głowice KSEM PLUS™ A1

Nr materiału3794405

Nr katalogowy ISOKSEMP4700FDS45A1MNr katalogowy ANSIKSEMP4700FDS45A1M

Sending to {{cadTool}} in progress...

Materiały przedmiotu obrabianego

Zastosowania

Właściwości i zalety

Tolerancja

Parametry skrawania

The following files are available
