Boquillas de macho de roscar integral ER
Boquillas de macho de roscar integral de ángulo único ER
Número de material1128802
Referencia ISO40ERTC180145MReferencia ANSI40ERTC180145M
Mango — Cilíndrico con cuadrado
Boquilla — ER DIN 6499
Refrigeración — Sin refrigeración
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
- Información general
- Datos de aplicación
- Descargas
- Piezas compatibles Lado máquina

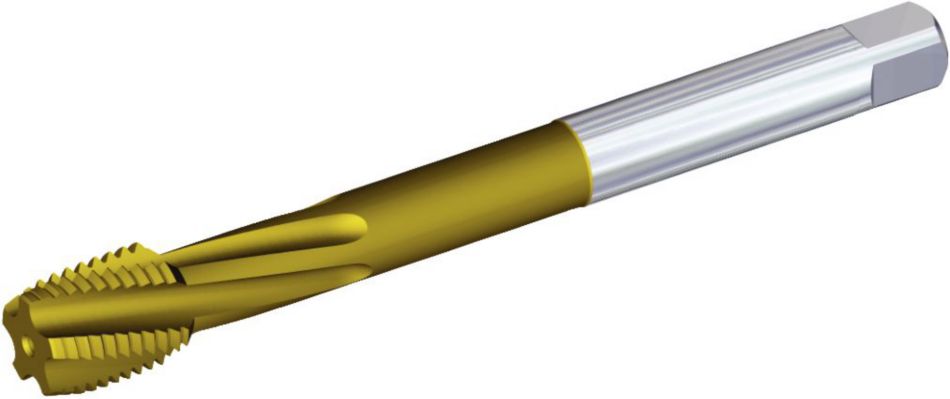

- Piezas compatibles Lado de la pieza
- Comentarios
- Preguntas y Respuestas
Número de material | 1128802 |
Referencia ISO | 40ERTC180145M |
Referencia ANSI | 40ERTC180145M |
Serie de boquillas | ER40 |
Rango de machos de roscar | M22 & M24 mm |
Rango de machos de roscar | in |
Diámetro de amarre máximo [D1] | 18 mm |
Diámetro de amarre máximo [D1] | .7087 in |
Diámetro de cuerpo máximo [D2] | 40.8 mm |
Diámetro de cuerpo máximo [D2] | 1.61 in |
Tamaño de escuadra [S10] | 14.5 mm |
Tamaño de escuadra [S10] | .5709 in |
Longitud total [L] | 46 mm |
Longitud total [L] | 1.811 in |
Longitud de orificio de amarre [L9] | 25 mm |
Longitud de orificio de amarre [L9] | .984 in |
Uses and application
Mango — Cilíndrico con cuadrado
Boquilla — ER DIN 6499
Refrigeración — Sin refrigeración
Features and benefits
- El cuadrado de la parte trasera de la boquilla actúa como impulsor para el cuadrado del macho de roscar.
- Se puede usar en todos los mandriles con boquilla ER estándar.
- Disponible en tamaños de sistema métrico y en pulgadas.
Crear una solución para calcular la velocidad y el avance
Después de crear una solución, sólo tiene que elegir el icono Avance y Velocidad y nuestro sistema le ofrecerá recomendaciones. Puede personalizar la información añadiendo su máquina y especificaciones o realizar ajustes utilizando los controles deslizantes.
