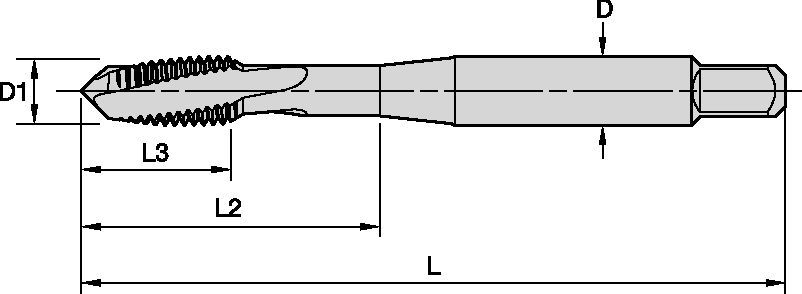

T690 • Machine Screw and Fractional • Form D Plug Chamfer
Beyond™ Left-Hand Spiral-Flute, Right-Hand Cut HSS-E-PM Taps • Through Holes
Features and benefits
- KSS29 oxide/nitride for nickel- and cobalt-based alloys.
- KSP27 AlCrTiN for nickel- and cobalt-based alloys.
Uses and application
- Taraudage : trou débouchant
- Chanfrein Forme D (3,5-5)
- Acier rapide-E-PM
- Arrosage externe : Taraudage
- Spécifications fabricant : UNF
- Spécifications fabricant : UNC
- Spécifications fabricant : ANSI
- Angle d'hélice : L15°
Tolérances
shank tolerance | |
D | tolerance h6 + / - |
.250–.375 | +0, -.0004 |
.438–.625 | +0, -.0004 |
Through Holes | Blind Holes | ||||||||||
Range
|
Range
|
||||||||||
Material
|
Tap Style | Grade | Min | Starting Value | Max | Tap Style | Grade | Min | Starting Value | Max | |
S | 2 | T690 | KSP27 | 11 | 16 | 25 | T692, T694 | KSP27 | 8 | 11 | 17 |
3 | T690 | KSS29 | 5 | 8 | 12 | T692, T694 | KSS29 | 4 | 6 | 9 |
Material
|
|||||||||||
Through Holes | Blind Holes | ||||||||||
Range
|
Range
|
||||||||||
Tap Style | Grade | Min | Starting Value | Max | Tap Style | Grade | Min | Starting Value | Max | ||
S | 2 | T690 | KSP27 | 3 | 5 | 8 | T692, T694 | KSP27 | 2 | 4 | 5 |
3 | T690 | KSS29 | 1,7 | 2,5 | 3,8 | T692, T694 | KSS29 | 1,2 | 1,8 | 2,6 |
Material
|
|||||||||||
Through Holes | Blind Holes | ||||||||||
Range
|
Range
|
||||||||||
Tap Style | Grade | Min | Starting Value | Max | Tap Style | Grade | Min | Starting Value | Max | ||
S | 2 | T690 | KSP27 | 3 | 5 | 8 | T692, T694 | KSP27 | 2 | 4 | 5 |
3 | T690 | KSS29 | 1,7 | 2,5 | 3,8 | T692, T694 | KSS29 | 1,2 | 1,8 | 2,6 |
Through Holes | Blind Holes | ||||||||||
Range
|
Range
|
||||||||||
Material
|
Tap Style | Grade | Min | Starting Value | Max | Tap Style | Grade | Min | Starting Value | Max | |
S | 2 | T690 | KSP27 | 11 | 16 | 25 | T692, T694 | KSP27 | 8 | 11 | 17 |
3 | T690 | KSS29 | 5 | 8 | 12 | T692, T694 | KSS29 | 4 | 6 | 9 |
