Perçage
Fraisage hélicoïdal
Fraisage en plongée
Ramping : Ébauche
Rainurage : Bout hémisphérique
Queue — Cylindrique Classique
Usinage de pochesDownloaded file will be available after import in the {{cadTool}} tool library.

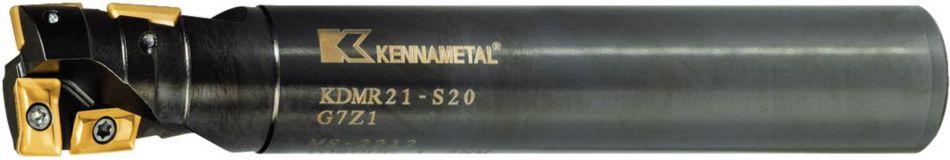

| Numéro de matériel | 3587070 |
| Ref. ISO Catalogue | KDMR32S32 |
| Ref. ANSI Catalogue | KDMR32S32 |
| [D1] Diamètre effectif de coupe | 32 mm |
| [D1] Diamètre effectif de coupe | 1.259 in |
| [D] Adaptateur / Queue / Diamètre d’alésage | 32 mm |
| [D] Adaptateur / Queue / Diamètre d’alésage | 1.259 in |
| [L] Longueur totale | 150 mm |
| [L] Longueur totale | 5.905 in |
| [L1] Longueur de référence | 150 mm |
| [L1] Longueur de référence | 5.905 in |
| [L2] Longueur de tête | 50 mm |
| [L2] Longueur de tête | 1.968 in |
| [L3] Longueur exploitable | 50 mm |
| [L3] Longueur exploitable | 1.968 in |
| [AP1MAX] 1re profondeur de coupe maximale | 36 mm |
| [AP1MAX] 1re profondeur de coupe maximale | 1.417 in |
| [AP2MAX] 2e profondeur de coupe maximale | 9.5 mm |
| [AP2MAX] 2e profondeur de coupe maximale | .374 in |
| Nombre de plaquettes | 4 |
| [Z] Nombre de goujures | 2 |
| Alimentation en arrosage | N |
| KYC_CTLG_REF_ILLUS_NUM | FIG 1 |
| Poids en kilogrammes | 0.93 |
| Plaquette étalon | GOMT160408ERLD |
| Plaquette étalon | JOMT160408ERLF |
PerçageFraisage hélicoïdalFraisage en plongéeRamping : ÉbaucheRainurage : Bout hémisphériqueQueue — Cylindrique ClassiqueUsinage de pochesCréez une Solution pour calculer les avances et vitesses
Après avoir créé une Solution, choisissez simplement l'icône "Avances et Vitesses" et notre système vous fournira ses recommandations. Vous pouvez les personnaliser en ajoutant votre machine et vos spécifications techniques, ou en ajustant votre demande à l'aide des curseurs.
| Groupe Matières | Travaux légers | Applications générales | Travaux lourds | |||
| – | (géomètrie légère) | – | (géomètrie solide) | |||
| – | résistance à l’usure |  | ténacité | |||
| – | Géométrie | Nuance | Géométrie | Nuance | Géométrie | Nuance |
| P1–P2 | .LD/.LF | KC720M | .LD/.LF | KC720M | .LD/.LF | KC720M |
| P3–P4 | .LD/.LF | KC720M | .LD/.LF | KC720M | .LD/.LF | KC720M |
| P5–P6 | .LD/.LF | KC720M | .LD/.LF | KC720M | .LD/.LF | KC720M |
| M1–M2 | .LD/.LF | KC720M | .LD/.LF | KC720M | .LD/.LF | KC720M |
| M3 | .LD/.LF | KC720M | .LD/.LF | KC720M | .LD/.LF | KC720M |
| K1–K2 | .LD/.LF | KC505M | .LD/.LF | KC505M | .LD/.LF | KC505M |
| K3 | .LD/.LF | KC505M | .LD/.LF | KC505M | .LD/.LF | KC505M |
| N1–N2 | – | – | – | – | – | – |
| N3 | – | – | – | – | – | – |
| S1–S2 | – | – | – | – | – | – |
| S3 | – | – | – | – | – | – |
| S4 | – | – | – | – | – | – |
| H1 | – | – | – | – | – | – |
| Géométrie de plaquette | Avance par dent de départ recommandée (Fz) en relation avec le % de l'Engagement Radial (ae) | Géométrie de plaquette | ||||||||||||||
| 10% | 20% | 30% | 40% | 50–100% | ||||||||||||
| .LD/.LF | 0,14 | 0,34 | 0,51 | 0,11 | 0,25 | 0,38 | 0,09 | 0,22 | 0,33 | 0,09 | 0,21 | 0,31 | 0,08 | 0,20 | 0,30 | .LD/.LF |
| Travaux légers | Applications générales | Travaux lourds |
| Géométrie de plaquette | Avance par dent de départ recommandée (Fz) en relation avec le % de l'Engagement Radial (ae) | Géométrie de plaquette | ||||||||||||||
| 10% | 20% | 30% | 40% | 50–100% | ||||||||||||
| .LD/.LF | .006 | .014 | .020 | .004 | .010 | .015 | .004 | .009 | .013 | .003 | .008 | .012 | .003 | .008 | .012 | .LD/.LF |
| Travaux légers | Applications générales | Travaux lourds |
| Perçage | |
| Diamètre de coupe | Profondeur maxi (mm) |
| Ø 16 | 13 |
| Ø 17 | 13 |
| Ø 20 | 17 |
| Ø 21 | 17 |
| Ø 25 | 22 |
| Ø 26 | 22 |
| Ø 32 | 25 |
| Ø 33 | 25 |
| Ø 40 | 25 |
| Ø 50 | 25 |
| Drilled Hole Bottom Shape | ||||||
| Diamètre de coupe | Ø 16, Ø 17 | Ø 20, Ø 21 | Ø 25, Ø 26 | Ø 32, Ø 33 | Ø 40 | Ø 50 |
| A (mm) | 0,50 | 0,64 | 0,85 | 1,12 | 1,54 | 1,65 |
| fraises à queue | Référence plaquette pour chaque diamètre de fraise | |||
| D1 | Plaquette latérale | quantité | Plaquette centrale | quantité |
| Ø 16 | JOMT08T208ERLF | 3 | GOMT08T208ERLD | 1 |
| Ø 17 | JOMT08T208ERLF | 3 | GOMT08T208ERLD | 1 |
| Ø 20 | JOMT100308ERLF | 3 | GOMT100308ERLD | 1 |
| Ø 21 | JOMT100308ERLF | 3 | GOMT100308ERLD | 1 |
| Ø 25 | JOMT13T308ERLF | 3 | GOMT13T308ERLD | 1 |
| Ø 26 | JOMT13T308ERLF | 3 | GOMT13T308ERLD | 1 |
| Ø 32 | JOMT160408ERLF | 3 | GOMT160408ERLD | 1 |
| Ø 33 | JOMT160408ERLF | 3 | GOMT160408ERLD | 1 |
| Ø 40 | JOMT13T308ERLF | 6 | GOMT13T308ERLD | 1 |
| Ø 50 | JOMT160408ERLF | 6 | GOMT160408ERLD | 1 |
| Groupe Matières | KC505M | KC720M | |||||
| P | 1 | – | – | – | 260 | 240 | 215 |
| 2 | – | – | – | 240 | 215 | 190 | |
| 3 | – | – | – | 215 | 190 | 170 | |
| 4 | 360 | 260 | 215 | 190 | 180 | 170 | |
| 5 | 360 | 260 | 215 | 170 | 145 | 120 | |
| 6 | 350 | 240 | 190 | 120 | 95 | 95 | |
| M | 1 | – | – | – | 240 | 215 | 190 |
| 2 | – | – | – | 190 | 170 | 145 | |
| 3 | – | – | – | 145 | 120 | 95 | |
| K | 1 | 190 | 170 | 150 | – | – | – |
| 2 | 175 | 155 | 135 | – | – | – | |
| 3 | 115 | 95 | 75 | – | – | – | |
| N | 1–2 | – | – | – | – | – | – |
| 3 | – | – | – | – | – | – | |
| S | 1 | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | |
| 4 | – | – | – | – | – | – | |
| H | 1 | – | – | – | – | – | – |
| Groupe Matières | KC505M | KC720M | |||||
| P | 1 | – | – | – | 860 | 790 | 710 |
| 2 | – | – | – | 790 | 710 | 630 | |
| 3 | – | – | – | 710 | 630 | 550 | |
| 4 | 1180 | 860 | 710 | 630 | 590 | 550 | |
| 5 | 1180 | 860 | 710 | 550 | 470 | 400 | |
| 6 | 1140 | 780 | 620 | 400 | 310 | 310 | |
| M | 1 | – | – | – | 780 | 710 | 630 |
| 2 | – | – | – | 630 | 550 | 470 | |
| 3 | – | – | – | 470 | 400 | 310 | |
| K | 1 | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | |
| N | 1–2 | – | – | – | – | – | – |
| 3 | – | – | – | – | – | – | |
| S | 1 | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | |
| 4 | – | – | – | – | – | – | |
| H | 1 | – | – | – | – | – | – |
