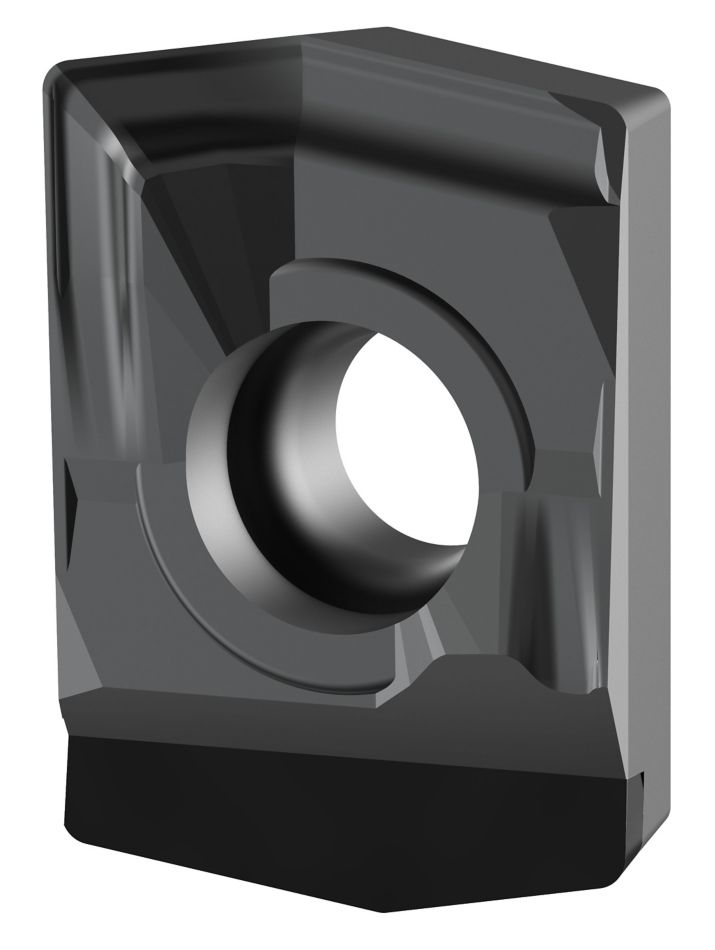

| Número de material | 4115401 |
| Referencia ISO | DFR040304ST |
| Referencia ANSI | DFR040304ST |
| Calidad | KD1425 |
| Longitud de plaquita [LI] | 10.5 mm |
| Longitud de plaquita [LI] | .413 in |
| Ancho de plaquita [W] | 7.4 mm |
| Ancho de plaquita [W] | .291 in |
| Tamaño de orificio de plaquita [D1] | 2.85 mm |
| Tamaño de orificio de plaquita [D1] | .1122 in |
| Grosor de plaquita [S] | 3.18 mm |
| Grosor de plaquita [S] | .125 in |
| Radio de esquina [Rε] | 0.4 mm |
| Radio de esquina [Rε] | .0156 in |
Crear una solución para calcular la velocidad y el avance
Después de crear una solución, sólo tiene que elegir el icono Avance y Velocidad y nuestro sistema le ofrecerá recomendaciones. Puede personalizar la información añadiendo su máquina y especificaciones o realizar ajustes utilizando los controles deslizantes.
| UYARI Delme işlemleri sırasında, matkap iş parçasını delip geçtiğinde işlenmemiş bir metal parçası veya delik sonunda pul oluşur. Matkap sabitken ve iş parçası dönerken bu parçalar merkezkaç kuvvetiyle takım tutucudan fırlayabilir. Çevredeki kişileri korumak üzere yeterli önlemlerin alınması gereklidir. |
| D | LS |
| 20 | 45 |
| 25 | 45 |
| 32 | 58 |
| D | LS |
| 20 | 50 |
| D | LS |
| 20 | 50 |
| Metrik | ||||||||||||
| Malzeme grubu | Koşul | Uç yuvası yatağı | Geometri | Kalite | Kesme hızı | Çap başına önerilen ilerleme oranı (fz) | ||||||
| Aralık | ||||||||||||
| Min. | Başlangıç değeri | Maks. | Ø | DFR02... 12,50–16,00mm | DFR03... 16,50–20,00mm | DFR04... 20,50–24,00mm | ||||||
| P | 1 | S | O | MD | KCU25 | 310 | 325 | 360 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 |
| I | MD | KC7140 | ||||||||||
| U | O | MD | KCU40 | 200 | 215 | 230 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | ||
| I | MD | KC7140 | ||||||||||
| I | O | MD | KC7140 | 130 | 135 | 150 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | ||
| I | MD | KC7140 | ||||||||||
| 2 | S | O | GD | KCPK10 | 310 | 325 | 360 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| I | LD | KC7140 | ||||||||||
| U | O | GD | KCU40 | 200 | 215 | 230 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | ||
| I | LD | KC7140 | ||||||||||
| I | O | MD | KC7140 | 130 | 135 | 150 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | ||
| I | LD | KC7140 | ||||||||||
| 3 | S | O | GD | KCPK10 | 260 | 285 | 320 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| I | LD | KC7140 | ||||||||||
| U | O | GD | KCU40 | 180 | 195 | 220 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | ||
| I | LD | KC7140 | ||||||||||
| I | O | GD | KC7140 | 110 | 120 | 140 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | ||
| I | LD | KC7140 | ||||||||||
| 4 | S | O | GD | KCU25 | 220 | 250 | 300 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| I | LD | KC7140 | ||||||||||
| U | O | GD | KCU40 | 150 | 180 | 220 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | ||
| I | LD | KC7140 | ||||||||||
| I | O | GD | KC7140 | 90 | 110 | 140 | mm/dev | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | ||
| I | LD | KC7140 | ||||||||||
| 5 | S | O | GD | KCU25 | 180 | 200 | 220 | mm/dev | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| I | LD | KC7140 | ||||||||||
| U | O | GD | KCU40 | 120 | 135 | 150 | mm/dev | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | ||
| I | LD | KC7140 | ||||||||||
| I | O | GD | KC7140 | 70 | 85 | 100 | mm/dev | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | ||
| I | LD | KC7140 | ||||||||||
| 6 | S | O | GD | KCU25 | 180 | 200 | 220 | mm/dev | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| I | LD | KC7140 | ||||||||||
| U | O | GD | KCU40 | 120 | 135 | 150 | mm/dev | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | ||
| I | LD | KC7140 | ||||||||||
| I | O | GD | KC7140 | 70 | 85 | 100 | mm/dev | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | ||
| I | LD | KC7140 | ||||||||||
| M | 1 | S | O | MD | KC7140 | 150 | 190 | 230 | mm/dev | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 |
| I | MD | KC7140 | ||||||||||
| U | O | MD | KC7140 | 100 | 130 | 160 | mm/dev | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | ||
| I | MD | KC7140 | ||||||||||
| I | O | MD | KC7140 | 60 | 80 | 100 | mm/dev | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | ||
| I | MD | KC7140 | ||||||||||
| 2 | S | O | MD | KC7140 | 150 | 180 | 210 | mm/dev | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | |
| I | MD | KC7140 | ||||||||||
| U | O | MD | KC7140 | 100 | 130 | 160 | mm/dev | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | ||
| I | MD | KC7140 | ||||||||||
| I | O | MD | KC7140 | 60 | 80 | 100 | mm/dev | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | ||
| I | MD | KC7140 | ||||||||||
| 3 | S | O | MD | KC7140 | 100 | 130 | 160 | mm/dev | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | |
| I | MD | KC7140 | ||||||||||
| U | O | MD | KC7140 | 80 | 110 | 140 | mm/dev | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | ||
| I | MD | KC7140 | ||||||||||
| I | O | MD | KC7140 | 50 | 70 | 90 | mm/dev | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | ||
| I | MD | KC7140 | ||||||||||
| Metrik | ||||||||||||
| Kesme hızı | ||||||||||||
| Aralık | Çap başına önerilen ilerleme oranı (fz) | |||||||||||
| Malzeme grubu | Koşul | Uç yuvası yatağı | Geometri | Kalite | Min. | Başlangıç değeri | Maks. | Ø | DFR02... 12,50–16,00mm | DFR03... 16,50–20,00mm | DFR04... 20,50–24,00mm | |
| P | 1 | S | O | MD | KCU25 | 310 | 325 | 360 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 |
| 1 | S | I | MD | KC7140 | 310 | 325 | 360 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 1 | U | O | MD | KCU40 | 200 | 215 | 230 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 1 | U | I | MD | KC7140 | 200 | 215 | 230 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 1 | I | O | MD | KC7140 | 130 | 135 | 150 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 1 | I | I | MD | KC7140 | 130 | 135 | 150 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 2 | S | O | GD | KCPK10 | 310 | 325 | 360 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 2 | S | I | LD | KC7140 | 310 | 325 | 360 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 2 | U | O | GD | KCU40 | 200 | 215 | 230 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 2 | U | I | LD | KC7140 | 200 | 215 | 230 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 2 | I | O | MD | KC7140 | 130 | 135 | 150 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 2 | I | I | LD | KC7140 | 130 | 135 | 150 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 3 | S | O | GD | KCPK10 | 260 | 285 | 320 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 3 | S | I | LD | KC7140 | 260 | 285 | 320 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 3 | U | O | GD | KCU40 | 180 | 195 | 220 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 3 | U | I | LD | KC7140 | 180 | 195 | 220 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 3 | I | O | GD | KC7140 | 110 | 120 | 140 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 3 | I | I | LD | KC7140 | 110 | 120 | 140 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 4 | S | O | GD | KCU25 | 220 | 250 | 300 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 4 | S | I | LD | KC7140 | 220 | 250 | 300 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 4 | U | O | GD | KCU40 | 150 | 180 | 220 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 4 | U | I | LD | KC7140 | 150 | 180 | 220 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 4 | I | O | GD | KC7140 | 90 | 110 | 140 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 4 | I | I | LD | KC7140 | 90 | 110 | 140 | mm/r | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | |
| 5 | S | O | GD | KCU25 | 180 | 200 | 220 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| 5 | S | I | LD | KC7140 | 180 | 200 | 220 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| 5 | U | O | GD | KCU40 | 120 | 135 | 150 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| 5 | U | I | LD | KC7140 | 120 | 135 | 150 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| 5 | I | O | GD | KC7140 | 70 | 85 | 100 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| 5 | I | I | LD | KC7140 | 70 | 85 | 100 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| 6 | S | O | GD | KCU25 | 180 | 200 | 220 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| 6 | S | I | LD | KC7140 | 180 | 200 | 220 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| 6 | U | O | GD | KCU40 | 120 | 135 | 150 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| 6 | U | I | LD | KC7140 | 120 | 135 | 150 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| 6 | I | O | GD | KC7140 | 70 | 85 | 100 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| 6 | I | I | LD | KC7140 | 70 | 85 | 100 | mm/r | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | |
| Metrik | ||||||||||
| Malzeme grubu | Koşul | Uç yuvası yatağı | Geometri | Kalite | Kesme hızı | Çap başına önerilen ilerleme oranı (fz) | ||||
| Aralık | ||||||||||
| Min. | Başlangıç değeri | Maks. | Ø | DFR04 20,50–24,00mm | ||||||
| N | 1 | S | O | ST | KD1425 | 396 | 720 | 841 | mm/dev | 0,06–0,08 |
| I | ST | KD1425 | ||||||||
| 2 | S | O | ST | KD1425 | 369 | 670 | 782 | mm/dev | 0,12–0,18 | |
| I | ST | KD1425 | ||||||||
| 3 | S | O | ST | KD1425 | 341 | 619 | 723 | mm/dev | 0,12–0,18 | |
| I | ST | KD1425 | ||||||||
| 4 | S | O | ST | KD1425 | 475 | 720 | 841 | mm/dev | 0,12–0,18 | |
| I | ST | KD1425 | ||||||||
| 5 | S | O | ST | KD1425 | 480 | 720 | 864 | mm/dev | 0,06–0,08 | |
| I | ST | KD1425 | ||||||||
| İnç | ||||||||||
| Malzeme grubu | Koşul | Uç yuvası yatağı | Geometri | Kalite | Kesme hızı | Çap başına önerilen ilerleme oranı (fz) | ||||
| Aralık | ||||||||||
| Min. | Başlangıç değeri | Maks. | Ø | DFR04 .813"–1.00" | ||||||
| N | 1 | S | O | ST | KD1425 | 1300 | 2362 | 2760 | IPR | .002–.003 |
| I | ST | KD1425 | ||||||||
| 2 | S | O | ST | KD1425 | 1209 | 2197 | 2567 | IPR | .005–.007 | |
| I | ST | KD1425 | ||||||||
| 3 | S | O | ST | KD1425 | 1118 | 2032 | 2374 | IPR | .005–.007 | |
| I | ST | KD1425 | ||||||||
| 4 | S | O | ST | KD1425 | 1560 | 2362 | 2760 | IPR | .005–.007 | |
| I | ST | KD1425 | ||||||||
| 5 | S | O | ST | KD1425 | 1575 | 2362 | 2834 | IPR | .002–.003 | |
| I | ST | KD1425 | ||||||||
| Metrik | ||||||||||
| Kesme hızı | ||||||||||
| Aralık | Çap başına önerilen ilerleme oranı (fz) | |||||||||
| Malzeme grubu | Koşul | Uç yuvası yatağı | Geometri | Kalite | Min. | Başlangıç değeri | Maks. | Ø | DFR04 20,50–24,00 mm | |
| N | 1 | S | O | ST | KD1425 | 396 | 720 | 841 | mm/r | 0,06–0,08 |
| 1 | S | I | ST | KD1425 | 396 | 720 | 841 | mm/r | 0,06–0,08 | |
| 2 | S | O | ST | KD1425 | 369 | 670 | 782 | mm/r | 0,12–0,18 | |
| 2 | S | I | ST | KD1425 | 369 | 670 | 782 | mm/r | 0,12–0,18 | |
| 3 | S | O | ST | KD1425 | 341 | 619 | 723 | mm/r | 0,12–0,18 | |
| 3 | S | I | ST | KD1425 | 341 | 619 | 723 | mm/r | 0,12–0,18 | |
| 4 | S | O | ST | KD1425 | 475 | 720 | 841 | mm/r | 0,12–0,18 | |
| 4 | S | I | ST | KD1425 | 475 | 720 | 841 | mm/r | 0,12–0,18 | |
| 5 | S | O | ST | KD1425 | 480 | 720 | 864 | mm/r | 0,06–0,08 | |
| 5 | S | I | ST | KD1425 | 480 | 720 | 864 | mm/r | 0,06–0,08 | |
| Metric | ||||||||||
| Material | Condition | Pocket Seat | Geometry | Grade | Cutting Speed | Recommended Feed Rate (fz) by Diameter | ||||
| Range | ||||||||||
| min | Starting Value | max | Ø | DFR04 20,50–24,00 | ||||||
| N | 1 | S | O | ST | KD1425 | 396 | 720 | 841 | mm/r | 0,06–0,08 |
| I | ST | KD1425 | 396 | 720 | 841 | mm/r | 0,06–0,08 | |||
| 2 | S | O | ST | KD1425 | 369 | 670 | 782 | mm/r | 0,12–0,18 | |
| I | ST | KD1425 | 369 | 670 | 782 | mm/r | 0,12–0,18 | |||
| 3 | S | O | ST | KD1425 | 341 | 619 | 723 | mm/r | 0,12–0,18 | |
| I | ST | KD1425 | 341 | 619 | 723 | mm/r | 0,12–0,18 | |||
| 4 | S | O | ST | KD1425 | 475 | 720 | 841 | mm/r | 0,12–0,18 | |
| I | ST | KD1425 | 475 | 720 | 841 | mm/r | 0,12–0,18 | |||
| 5 | S | O | ST | KD1425 | 480 | 720 | 864 | mm/r | 0,06–0,08 | |
| I | ST | KD1425 | 480 | 720 | 864 | mm/r | 0,06–0,08 | |||
| Inch | ||||||||||
| Material | Condition | Pocket Seat | Geometry | Grade | Cutting Speed | Recommended Feed Rate (fz) by Diameter | ||||
| Range | ||||||||||
| min | Starting Value | max | Ø | DFR04 .813"–1.00" | ||||||
| N | 1 | S | O | ST | KD1425 | 1300 | 2362 | 2760 | IPR | .002–.003 |
| I | ST | KD1425 | 1300 | 2362 | 2760 | IPR | .002–.003 | |||
| 2 | S | O | ST | KD1425 | 1209 | 2197 | 2567 | IPR | .005–.007 | |
| I | ST | KD1425 | 1209 | 2197 | 2567 | IPR | .005–.007 | |||
| 3 | S | O | ST | KD1425 | 1118 | 2032 | 2374 | IPR | .005–.007 | |
| I | ST | KD1425 | 1118 | 2032 | 2374 | IPR | .005–.007 | |||
| 4 | S | O | ST | KD1425 | 1560 | 2362 | 2760 | IPR | .005–.007 | |
| I | ST | KD1425 | 1560 | 2362 | 2760 | IPR | .005–.007 | |||
| 5 | S | O | ST | KD1425 | 1575 | 2362 | 2834 | IPR | .002–.003 | |
| I | ST | KD1425 | 1575 | 2362 | 2834 | IPR | .002–.003 | |||
| Malzeme grubu | Koşul | Uç yuvası yatağı | Geometri | Kalite | Kesme hızı | |||||
| Aralık | Çap başına önerilen ilerleme oranı (fz) | |||||||||
| Min. | Başlangıç değeri | Maks. | 3,0 | |||||||
| P | 1 | 55 | – | 105 | 105 | 55 | – | 105 | mm/r | 0,05 |
| – | 105 | 105 | 55 | – | 105 | mm/r | 0,05 | |||
| 2 | 55 | – | 105 | 105 | 55 | – | 105 | mm/r | 0,05 | |
| – | 105 | 105 | 55 | – | 105 | mm/r | 0,05 | |||
| 1 | 55 | – | 105 | 105 | 55 | – | 105 | mm/r | 0,05 | |
| – | 105 | 105 | 55 | – | 105 | mm/r | 0,05 | |||
| 1 | 55 | – | 105 | 105 | 55 | – | 105 | mm/r | 0,05 | |
| – | 105 | 105 | 55 | – | 105 | mm/r | 0,05 | |||
| Kesme hızı | ||||||||||
| Aralık | Çap başına önerilen ilerleme oranı (fz) | |||||||||
| Malzeme grubu | Koşul | Uç yuvası yatağı | Geometri | Kalite | Min. | Başlangıç değeri | Maks. | Tool Diameter (in) | DFR04 .813"-1.00" | |
| N | 1 | S | O | ST | KD1425 | 1300 | 2362 | 2760 | ipr | .002–.003 |
| 1 | S | I | ST | KD1425 | 1300 | 2362 | 2760 | ipr | .002–.003 | |
| 2 | S | O | ST | KD1425 | 1209 | 2197 | 2567 | ipr | .005–.007 | |
| 2 | S | I | ST | KD1425 | 1209 | 2197 | 2567 | ipr | .005–.007 | |
| 3 | S | O | ST | KD1425 | 1118 | 2032 | 2374 | ipr | .005–.007 | |
| 3 | S | I | ST | KD1425 | 1118 | 2032 | 2374 | ipr | .005–.007 | |
| 4 | S | O | ST | KD1425 | 1560 | 2362 | 2760 | ipr | .005–.007 | |
| 4 | S | I | ST | KD1425 | 1560 | 2362 | 2760 | ipr | .005–.007 | |
CAD Drawings Models
Can’t find the file type you’re looking for?
Product data
I have read and accepted the Terms & Conditions of use
ISO catálogo
ANSI catálogo
to find similar products.Please select a file to download
Models
. Please enter the desired qty for the material(s) you want to include in your promotion or Proceed Without Promotion and only your base materials will be added to the cart.
Minimum quantity should be
| SAP Material Number | ISO catálogo | Grade |
|---|
You are about to leave the Solution building process.
Are you sure you want to leave?
