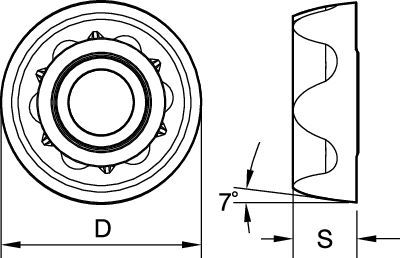

Ground Insert for BB KSRM • RCGX2006...
Producto similar a:
Ground Insert for BB KSRM • RCGX2006...
Plaquitas intercambiables • BB KSRM
Número de material100004012
Póngase en contacto con nuestro equipo de ventas para descubrir todas sus opciones de precios
Features and benefits
• Revolucionario concepto de dirigir el refrigerante a través de la plaquita.• Creada para ofrecer el máximo rendimiento en mecanizado de titanio.• Geometría ELF para fuerzas de corte más bajas para evitar el recrecimiento de filo.• SGF es la primera opción para cargas de viruta mayores y aplicaciones pesadas.| Grupo de materiales | Mecanizado ligero | Aplicaciones generales | Mecanizado intensivo | |||
| – | (Geometría ligera) | – | (Geometría fuerte) | |||
| – | resistencia |  | tenacidad | |||
| – | Geometría | Calidad | Geometría | Calidad | Geometría | Calidad |
| P1–P2 | – | – | – | – | – | – |
| P3–P4 | – | – | – | – | – | – |
| P5–P6 | – | – | – | – | – | – |
| M1–M2 | – | – | – | – | – | – |
| M3 | – | – | – | – | – | – |
| K1–K2 | – | – | – | – | – | – |
| K3 | – | – | – | – | – | – |
| N1–N2 | – | – | – | – | – | – |
| N3 | – | – | – | – | – | – |
| S1–S2 | – | – | – | – | – | – |
| S3 | – | – | – | – | – | – |
| S4 | .E..LF | KC725M | .S..GF | KC725M | .S..GF | KC725M |
| H1 | – | – | – | – | – | – |
At 10,00 Axial Depth of Cut (ap)
| Geometría de plaquita | Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae) | Geometría de plaquita | ||||||||||||||
| 10% | 20% | 30% | 40% | 50–100% | ||||||||||||
| .E..LF | 0,17 | 0,36 | 0,54 | 0,13 | 0,27 | 0,40 | 0,11 | 0,24 | 0,35 | 0,10 | 0,22 | 0,33 | 0,10 | 0,22 | 0,32 | .E..LF |
| .S..GF | 0,17 | 0,43 | 0,67 | 0,13 | 0,32 | 0,50 | 0,11 | 0,28 | 0,44 | 0,10 | 0,26 | 0,41 | 0,10 | 0,25 | 0,40 | .S..GF |
At 5,00 Axial Depth of Cut (ap)
| Mecanizado ligero | Aplicaciones generales | Mecanizado intensivo |
At 2,50 Axial Depth of Cut (ap)
| Geometría de plaquita | Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae) | Geometría de plaquita | ||||||||||||||
| 10% | 20% | 30% | 40% | 50–100% | ||||||||||||
| .E..LF | 0,20 | 0,42 | 0,62 | 0,15 | 0,31 | 0,46 | 0,13 | 0,27 | 0,40 | 0,12 | 0,25 | 0,38 | 0,12 | 0,25 | 0,37 | .E..LF |
| .S..GF | 0,20 | 0,49 | 0,78 | 0,15 | 0,37 | 0,58 | 0,13 | 0,32 | 0,50 | 0,12 | 0,30 | 0,47 | 0,12 | 0,29 | 0,46 | .S..GF |
At 1,25 Axial Depth of Cut (ap)
| Geometría de plaquita | Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae) | Geometría de plaquita | ||||||||||||||
| 10% | 20% | 30% | 40% | 50–100% | ||||||||||||
| .E..LF | 0,35 | 0,75 | 1,12 | 0,26 | 0,56 | 0,83 | 0,23 | 0,49 | 0,72 | 0,21 | 0,46 | 0,67 | 0,21 | 0,45 | 0,66 | .E..LF |
| .S..GF | 0,35 | 0,88 | 1,40 | 0,26 | 0,66 | 1,04 | 0,23 | 0,57 | 0,90 | 0,21 | 0,54 | 0,84 | 0,21 | 0,52 | 0,83 | .S..GF |
| Geometría de plaquita | Avance inicial recomendado por diente (Fz) en relación con % de contacto radial (ae) | Geometría de plaquita | ||||||||||||||
| 10% | 20% | 30% | 40% | 50–100% | ||||||||||||
| .E..LF | 0,26 | 0,55 | 0,81 | 0,19 | 0,41 | 0,61 | 0,17 | 0,36 | 0,53 | 0,16 | 0,33 | 0,49 | 0,15 | 0,33 | 0,48 | .E..LF |
| .S..GF | 0,26 | 0,64 | 1,02 | 0,19 | 0,48 | 0,76 | 0,17 | 0,42 | 0,66 | 0,16 | 0,39 | 0,62 | 0,15 | 0,38 | 0,60 | .S..GF |
Recommended Starting Speeds [m/min]
| Grupo de materiales | KC725M | |||
| P | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| 4 | – | – | – | |
| 5 | – | – | – | |
| 6 | – | – | – | |
| M | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| K | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| N | 1 | – | – | – |
| 2 | – | – | – | |
| S | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| 4 | 75 | 55 | 35 | |
| H | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| IC plaquita | número de catálogo | máx. ángulo rampa | max ramp depth | máx. profundidad de vaciado | mín. diámetro agujero (DH mín.) | máx. diámetro agujero fondo plano (DH1 máx.) | máx diámetro (fondo no plano) |
| RCGX2006 | KSRM63A04RC20BB | 1,29° | 0,88 | 1,45 | 97,99 | 106,08 | 126,00 |
| RCGX2006 | KSRM80A05RC20BB | 1,23° | 1,19 | 1,82 | 130,70 | 140,08 | 160,00 |
| RCGX2006 | KSRM100B05RC20BB | 1,17° | 1,53 | 2,16 | 169,53 | 180,08 | 200,00 |
| RCGX2006 | KSRM100B06RC20BB | 1,15° | 1,51 | 2,13 | 169,61 | 180,08 | 200,00 |
| RCGX2006 | KSRM125B06RC20BB | 1,06° | 1,84 | 2,44 | 218,61 | 230,08 | 250,00 |
| RCGX2006 | KSRM125B07RC20BB | 1,05° | 1,81 | 2,41 | 218,68 | 230,08 | 250,00 |
| RCGX2006 | KSRM160C07RC20BB | 0,92° | 2,15 | 2,71 | 287,75 | 300,08 | 320,00 |
| RCGX2006 | KSRM160C08RC20BB | 0,92° | 2,14 | 2,69 | 287,78 | 300,08 | 320,00 |
| RCGX2006 | KSRM200C09RC20BB | 0,79° | 2,40 | 2,90 | 367,16 | 380,08 | 400,00 |
| RCGX2006 | KSRM80A05RC20BB-J | 1,23° | 1,19 | 1,82 | 130,70 | 140,08 | 160,00 |
| RCGX2006 | KSRM100B06RC20BB-J | 1,15° | 1,51 | 2,13 | 169,61 | 180,08 | 200,00 |
| RCGX2006 | KSRM125B07RC20BB-J | 1,05° | 1,81 | 2,41 | 218,68 | 230,08 | 250,00 |
| RCGX2006 | KSRM160C08RC20BB-J | 0,92° | 2,14 | 2,69 | 287,78 | 300,08 | 320,00 |
| RCGX2006 | KSRM200C09RC20BB-J | 0,79° | 2,40 | 2,90 | 367,16 | 380,08 | 400,00 |
