Kühlmittel – Innere KühlmittelzuführungDownloaded file will be available after import in the {{cadTool}} tool library.
| Material Nummer | 1021745 |
| ISO Katalog Nummer | KM50ECMS60U |
| ANSI Katalog Nummer | KM50ECMS60U |

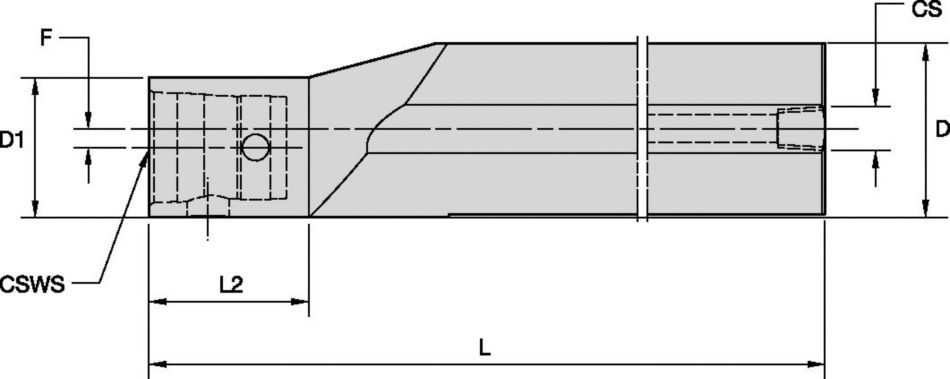

| [CSWS] Systemgröße Werkstückseite | KM50 |
| [D] Adapter/Schaft/Bohrungsdurchmesser | 60 mm |
| [D] Adapter/Schaft/Bohrungsdurchmesser | 2.362 in |
| [D1] Adapter/Schaft/Bohrungsdurchmesser | 50 mm |
| [D1] Adapter/Schaft/Bohrungsdurchmesser | 1.968 in |
| [F] F Abmessung | 4.988 mm |
| [F] F Abmessung | .1964 in |
| [L] Gesamtlänge | 350 mm |
| [L] Gesamtlänge | 13.779 in |
| [L2] Nutzbare Länge | 52 mm |
| [L2] Nutzbare Länge | 2.047 in |
| [CS] Kühlmittelzufuhrgröße | RP3/8 |
| Betätigungsschraube Größe | 10 mm |
| Anzugsmoment Katalog Newton-Meter | 27-34 |
Kühlmittel – Innere KühlmittelzuführungLösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
