KenCut™ RR • F4BJ-F6BJ-DL • Chanfreinée • 4 Dents • Longue • Queue Weldon® • Métrique
KenCut™ RR Fraise en carbure monobloc pour l'ébauche des aciers, de l'acier inoxydable, de la fonte
Features and benefits
- Coupe au centre pour opérations de plongée et de ramping.
- Fraise en carbure monobloc à profil plat segmenté, offrant un bon compromis entre l'état de surface et la consommation d'énergie.
Uses and application
Ramping : Ébauche
Rainurage : Bout plat
Fraisage de côté/avec épaulement : Bout plat
DIN 6527

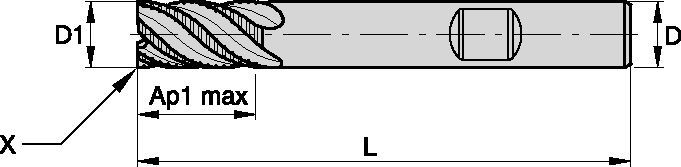

Dimensions de l'outil : Configuration des goujures : X (variable)
Angle d'hélice : 45°
Style de bec : Chanfrein de bec
End Mill Tolerances | |||
D1 | tolerance h11 + / - | D | tolerance h6 + / - |
≤ 3 | +0/-0,060 | ≤ 3 | +0/-0,006 |
+0/-0,075 | +0/-0,008 | ||
+0/-0,090 | +0/-0,009 | ||
+0/-0,110 | +0/-0,011 | ||
+0/-0,130 | +0/-0,013 |
F4BJ-F6BJ...DL • DIN 6527 • Longue • Métrique
Material | KCPM15 | Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%. | ||||||||||||
A | B | Cutting Speed | D1 | |||||||||||
ap | ae | ap | Min | Max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | ||
P | 3 | 1,0 x D | 0,5 x D | 0,75 x D | 120 | 160 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
4 | 1,0 x D | 0,3 x D | 0,75 x D | 90 | 150 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 | |
5 | 1,0 x D | 0,5 x D | 0,75 x D | 60 | 100 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
6 | 1,0 x D | 0,3 x D | 0,3 x D | 50 | 75 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
M | 1 | 1,0 x D | 0,5 x D | 0,75 x D | 80 | 100 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
2 | 1,0 x D | 0,5 x D | 0,75 x D | 60 | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
3 | 1,0 x D | 0,5 x D | 0,75 x D | 60 | 80 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
K | 1 | 1,0 x D | 0,5 x D | 1 x D | 120 | 160 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 |
2 | 1,0 x D | 0,5 x D | 1 x D | 110 | 140 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 | |
3 | 1,0 x D | 0,5 x D | 1 x D | 100 | 130 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
S | 1 | 1,0 x D | 0,3 x D | 0,75 x D | 50 | 90 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
2 | 1,0 x D | 0,3 x D | 0,75 x D | 50 | 90 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 | 0,061 | |
3 | 1,0 x D | 0,3 x D | 0,75 x D | 20 | 40 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 | 0,061 | |
4 | 1,0 x D | 0,4 x D | 0,75 x D | 45 | 65 | fz | 0,026 | 0,037 | 0,045 | 0,052 | 0,064 | 0,074 | 0,084 | |
H | 1 | 1,0 x D | 0,3 x D | 0,3 x D | 80 | 140 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 |
2 | 1,0 x D | 0,2 x D | 0,2 x D | 70 | 120 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
3 | 1,0 x D | 0,2 x D | 0,2 x D | 60 | 90 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 | 0,061 |
