Produkt ähnlich wie:
SCG-FW
Positive Kendex™ ISO-Wendeschneidplatten
Material Nummer1851304
ISO Katalog NummerSCGN090408EFWANSI Katalog NummerSCG332FW
- K Gusseisen
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
Material Nummer | 1851304 |
ISO Katalog Nummer | SCGN090408EFW |
ANSI Katalog Nummer | SCG332FW |
Sorte | KY3500 |

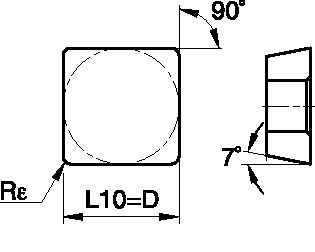

[D] Wendeschneidplatten-Größe (Inkreis) | 9.525 mm |
[D] Wendeschneidplatten-Größe (Inkreis) | 0.375 in |
[L10] Schneidkantenlänge der Wendeschneidplatte | 9.525 mm |
[L10] Schneidkantenlänge der Wendeschneidplatte | 0.375 in |
[S] Dicke der Wendeschneidplatte | 4.76 mm |
[S] Dicke der Wendeschneidplatte | 0.1875 in |
[Rε] Eckenradius | 0.8 mm |
[Rε] Eckenradius | 0.031 in |
Werkstoffe
- Gusseisen
Grades
KY3500
Zusammensetzung: Reine Siliziumnitrid-Sorte
Anwendung: Sorte mit maximaler Zähigkeit. Verwendet bei hohen Vorschüben in der Schruppbearbeitung von Grauguss, Bearbeitungen im unterbrochenen Schnitt eingeschlossen.
Features and benefits
- Schlichtgeometrie mit scharfer Kantenlinie.
