KSEM™ • 45 °面取り付きドリル本体 • 1 x D • WNシャンク • メトリック

モジュラードリル加工 • Whistle Notch™シャンク(WN)

製品番号1993403

ISO カタログ IDKSEM181R1WN25F45MANSIカタログIDKSEM181R1WN25F45M

KSEM w/Chamfer 1xD WN Holemaking - 1993403 - Kennametal
KSEM w/Chamfer 1xD WN Holemaking - 1993403 - Kennametal
KSEM w/Chamfer 1xD WN Holemaking - 1993403 - Kennametal
KSEM w/Chamfer 1xD WN Holemaking - 1993403 - Kennametal
Open expanded view
KSEM w/Chamfer 1xD WN Holemaking - 1993403 - Kennametal
KSEM w/Chamfer 1xD WN Holemaking - 1993403 - Kennametal
KSEM w/Chamfer 1xD WN Holemaking - 1993403 - Kennametal
一般的な表現
定価
$424.67/個
割引
価格
/個
在庫ありこの製品は既に廃盤になっております長納期品
価格オプションについては、当社の営業担当にお問い合わせください。
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
この製品は既に廃盤になっております
  • P Steel
  • M Stainless Steel
  • K Cast Iron
  • N Non-Ferrous
  • S High-Temp Alloys
  • 座ぐり加工/ストローク面取り加工座ぐり加工/ストローク面取り加工
  • 穴あけ加工 — スルークーラント穴あけ加工 — スルークーラント
  • シャンク — ストレート Whistle Notch 2°シャンク — ストレート Whistle Notch 2°
{{cadTool}} 形式は使用できません

Sending to {{cadTool}} in progress...

Downloaded file will be available after import in the {{cadTool}} tool library.

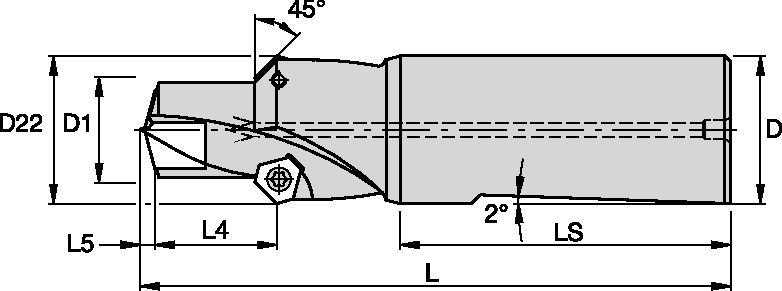

Drawings for 1993403
メートル
インチ
製品番号1993403
ISO カタログ IDKSEM181R1WN25F45M
ANSIカタログIDKSEM181R1WN25F45M
[D1] Drill Diameter M 18.01 mm
[D1] Drill Diameter M 0.7091 in
[D1MAX] Drill Diameter Maximum20 mm
[D1MAX] Drill Diameter Maximum0.7874 in
[D22] Cut Diameter 2 24.508 mm
[D22] Cut Diameter 2 0.9649 in
[L] Overall Length 117.91 mm
[L] Overall Length 4.6421 in
[L4] Maximum Drilling Depth 19.84 mm
[L4] Maximum Drilling Depth 0.7811 in
[L5] Drill Point Length2.859 mm
[L5] Drill Point Length0.1125 in
[LS] Shank Length 56 mm
[LS] Shank Length 2.2047 in
[D] Adapter / Shank / Bore Diameter25 mm
[D] Adapter / Shank / Bore Diameter0.9843 in
[SSC] Insert Seat Size2
Gage InsertTPGX1102ZPR
See all Product Variants

ワーク材料

  • Steel
  • Stainless Steel
  • Cast Iron
  • Non-Ferrous
  • High-Temp Alloys

使用法と用途

  • 座ぐり加工/ストローク面取り加工座ぐり加工/ストローク面取り加工
  • 穴あけ加工 — スルークーラント穴あけ加工 — スルークーラント
  • シャンク — ストレート Whistle Notch 2°シャンク — ストレート Whistle Notch 2°

特徴と利点

  • TPGX-GD面取りインサートを使用すると、1度の加工でドリル加工と面取り加工が可能です。

送りと速度を計算するソリューションを作成する

ソリューションを作成したら、送りと速度アイコンを選択するだけで、システムが推奨事項を提供します。マシンと仕様を追加して情報をカスタマイズしたり、スライダーを使用して調整することもできます。

寛容

続きを読むView Less

Dimension

続きを読むView Less

CAD Drawings Models

Can’t find the file type you’re looking for?

Product data

I have read and accepted the Terms & Conditions of use

ソリューションを作成して、ツールに最適な互換性のある部品を見つけます。

製品名
製品番号
ISO カタログ ID
ANSIカタログID

WN-HSK Form A
1126220
HSK63AWN25110M
HSK63AWN25110M
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品

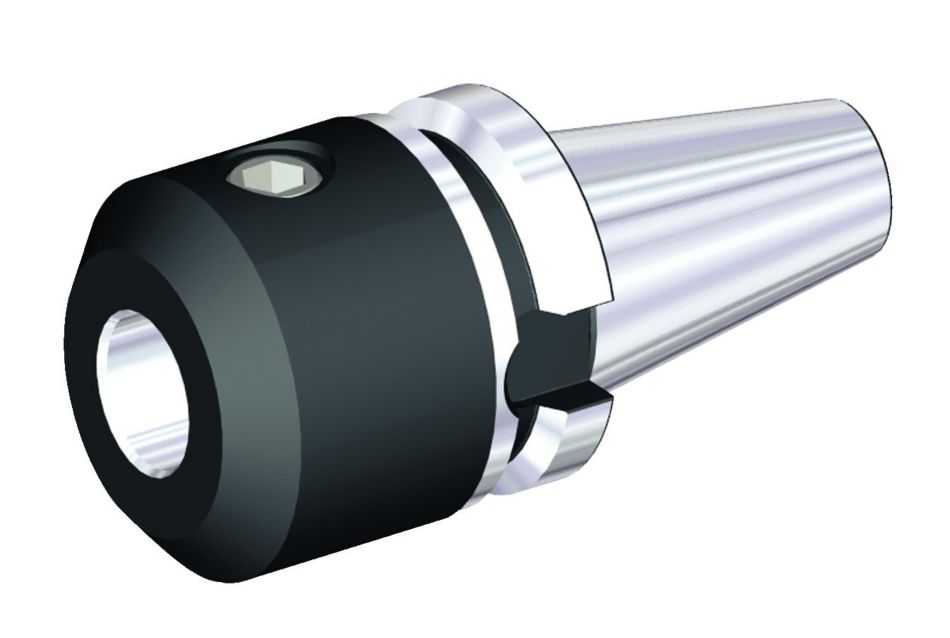

SWN-BT form B/AD
1126479
BT40BSWN25075M
BT40BSWN25075M
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
WN-BT form B/AD
1126848
BT40BWN25090M
BT40BWN25090M
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
SWN IN-DV Form AD
1134537
DV40BSWN25075M
DV40BSWN25075M
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
SWN IN-DV Form AD
1134539
DV50BSWN25070M
DV50BSWN25070M
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
SWN-BT form B/AD
1134607
BT50BSWN25075M
BT50BSWN25075M
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
WN-DV form B/AD
1135273
DV40BWN25100M
DV40BWN25100M
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
WN-DV form B/AD
1136842
DV50BWN25080M
DV50BWN25080M
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
WN-BT form B/AD
1137558
BT50BWN25100M
BT50BWN25100M
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
Drill Fix Sleeves
1140202
571.091
571.091
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
ソリューションを作成して、ツールに最適な互換性のある部品を見つけます。

製品名
製品番号
ISO カタログ ID
ANSIカタログID
材質

KSEM™ • Chamfer Insert • TPGX-GD Geometry
1897658
TPGX1102ZPRGD
TPGX1102ZPRGD
KC7015
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
KSEM™ • Center Insert • HP Geometry
2036955
KSEM1900HPM
KSEM1900HPM
KC7315
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
KSEM™ • Center Insert • HP Geometry
2047418
KSEM1826HPM
KSEM0719HP
KC7315
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
KSEM™ • Center Insert • HP Geometry
2047419
KSEM1850HPM
KSEM1850HPM
KC7315
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
KSEM™ • Center Insert • HP Geometry
2047420
KSEM1865HPM
KSEM0734HP
KC7315
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
KSEM™ • Center Insert • HP Geometry
2047421
KSEM1905HPM
KSEM0750HP
KC7315
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
KSEM™ • Center Insert • HP Geometry
2047422
KSEM1927HPM
KSEM0759HP
KC7315
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
KSEM™ • Center Insert • HP Geometry
2047423
KSEM1950HPM
KSEM1950HPM
KC7315
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
KSEM™ • Center Insert • HP Geometry
2047424
KSEM1984HPM
KSEM0781HP
KC7315
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
KSEM™ • Center Insert • HP Geometry
2047471
KSEM1945HPM
KSEM0766HP
KC7315
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品

製品名
製品番号
ISO カタログ ID
ANSIカタログID

INSERT SCREW (M2.5-0.45p -6.5)
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
170.270
1126021
170.270
170.270
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
364.010
1130286
364.010
364.010
定価
/個
割引
価格
/個
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
在庫ありこの製品は既に廃盤になっております長納期品
