SPHX-R20

Name: SPHX-R20
SKU: 1928670
Rating: 0 (0 reviews)

CTR Drilling Inserts

Número de material1928670

ID do catálogo ISOSPHX070304R20ID do catálogo ANSISPHX070304R20

SPHX-R20 Holemaking - 1928670 - Kennametal

Open expanded view

Representação genérica

Preço de tabela

$23.41/cada

Desconto

Seu preço

/cada

Em stockEste artigo já não está disponívelEntrega demorada

Grupo de Preços de Materiais

Entre em contacto com a nossa equipa Comercial para saber todas as suas opções de preços

Este artigo já não está disponível

P Steel
M Stainless Steel
K Cast Iron
N Non-Ferrous
S High-Temp Alloys

Visão geral
Dados de aplicação
Transferências
Lado da máquina de peças compatíveis
Revisão
Q&A

Métrico

Polegada

Número de material	1928670
ID do catálogo ISO	SPHX070304R20
ID do catálogo ANSI	SPHX070304R20
Grade	KC7140
[D] Insert IC Size	7.925 mm
[D] Insert IC Size	0.312 in
[D1] Insert Hole Size	2.85 mm
[D1] Insert Hole Size	0.1122 in
[S] Insert Thickness	3.18 mm
[S] Insert Thickness	0.1252 in
[Rε] Corner Radius	0.4 mm
[Rε] Corner Radius	0.016 in
[GAA] Insert Rake Angle	12
[Clearance Angle Major	7
Clearning Angle Minor	7

See all Product Variants

Materiais das peças

Steel
Stainless Steel
Cast Iron
Non-Ferrous
High-Temp Alloys

Classes

KC7140

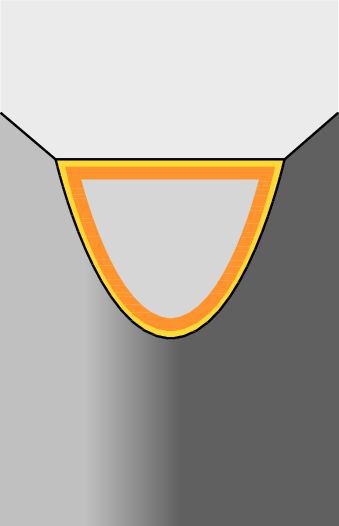

Composição: Metal duro de granulação média, revestido com PVD de TiCN/TiN, com alta dureza.
Aplicação: Mais adequado para usinagem de aço e aço inoxidável. Esta classe de dureza excepcional é perfeitamente adequada para condições metaestáveis de usinagem, oferecendo uma vida útil da ferramenta excelente.

Características e benefícios

Inserto de duas arestas.

Criar solução para calcular avanços e velocidade

Após criar uma solução basta escolher o ícone Avanços & Velocidades e o nosso sistema irá fornecer recomendações. Pode personalizar as informações adicionando a sua máquina e especificações ou fazer ajustes utilizando os controlos deslizantes.

Velocidades e avanços

Grupo de material		Velocidade de corte vc			Métrico
		Faixa m/min			Taxa de avanço recomendada (f) por diâmetro
		Mín.	Valor inicial	Máx.		SPHX06... Ø 15-22		SPHX07 Ø 18-26		SPHX09 Ø 23-37		SPHX12 Ø 24-47
P	1	100	140	180	mm/r	0,19	0,31	0,23	0,33	0,24	0,38	0,3	0,5
	2	90	125	160	mm/r	0,19	0,31	0,23	0,33	0,24	0,38	0,3	0,5
	3	80	110	140	mm/r	0,17	0,28	0,21	0,30	0,22	0,35	0,27	0,45
	4	70	100	120	mm/r	0,16	0,26	0,19	0,28	0,20	0,32	0,25	0,42
	5	60	85	100	mm/r	0,15	0,24	0,18	0,25	0,18	0,29	0,23	0,38
	6	50	70	90	mm/r	0,15	0,24	0,18	0,25	0,18	0,29	0,23	0,38
M	1	60	70	90	mm/r	0,11	0,21	0,14	0,24	0,16	0,26	0,18	0,33
	2	50	60	80	mm/r	0,11	0,21	0,14	0,24	0,16	0,26	0,18	0,33
	3	40	50	70	mm/r	0,09	0,17	0,11	0,19	0,13	0,21	0,14	0,26
K	1	100	160	240	mm/r	0,28	0,52	0,35	0,65	0,35	0,65	0,42	0,78
	2	80	120	160	mm/r	0,25	0,47	0,32	0,59	0,32	0,59	0,38	0,71
	3	70	100	130	mm/r	0,23	0,43	0,29	0,54	0,29	0,54	0,35	0,65
N	1	160	240	300	mm/r	0,06	0,14	0,26	0,33	0,28	0,35	0,34	0,46
	2	160	220	280	mm/r	0,06	0,14	0,26	0,33	0,28	0,35	0,34	0,46
	3	150	200	250	mm/r	0,06	0,14	0,26	0,33	0,28	0,35	0,34	0,46
	4	120	180	240	mm/r	0,06	0,14	0,26	0,33	0,28	0,35	0,34	0,46
	5	160	240	300	mm/r	0,06	0,14	0,26	0,33	0,28	0,35	0,34	0,46
	6	200	300	400	mm/r	0,06	0,14	0,26	0,33	0,28	0,35	0,34	0,46
S	1	30	40	60	mm/r	0,14	0,18	0,17	0,21	0,19	0,23	0,21	0,29
	2	25	35	50	mm/r	0,13	0,16	0,15	0,19	0,17	0,21	0,19	0,26
	3	20	30	40	mm/r	0,11	0,14	0,13	0,16	0,15	0,18	0,16	0,22
	4	20	25	35	mm/r	0,09	0,12	0,11	0,14	0,13	0,15	0,14	0,19

Grupo de material		Velocidade de corte vc			Polegada
		Faixa SFM			Taxa de avanço recomendada (f) por diâmetro
		Mín.	Valor inicial	Máx.		SPHX06... Ø 15-22		SPHX07 Ø 18-26		SPHX09 Ø 23-37		SPHX12 Ø 24-47
P	1	328	459	590	IPR	0.007	0.012	0.009	0.013	0.009	0.015	0.012	0.020
	2	295	410	525	IPR	0.007	0.012	0.009	0.013	0.009	0.015	0.012	0.020
	3	262	361	459	IPR	0.007	0.011	0.008	0.012	0.009	0.014	0.011	0.018
	4	230	328	393	IPR	0.006	0.010	0.008	0.011	0.008	0.012	0.010	0.016
	5	197	279	328	IPR	0.006	0.009	0.007	0.010	0.007	0.012	0.009	0.015
	6	164	230	295	IPR	0.006	0.009	0.007	0.010	0.007	0.012	0.009	0.015
M	1	197	230	295	IPR	0.004	0.008	0.006	0.009	0.006	0.010	0.007	0.013
	2	164	197	262	IPR	0.004	0.008	0.006	0.009	0.006	0.010	0.007	0.013
	3	131	164	230	IPR	0.003	0.007	0.004	0.008	0.005	0.008	0.006	0.010
K	1	328	525	787	IPR	0.011	0.020	0.014	0.026	0.014	0.026	0.017	0.031
	2	262	393	525	IPR	0.010	0.019	0.013	0.023	0.013	0.023	0.015	0.028
	3	230	328	426	IPR	0.009	0.017	0.011	0.021	0.011	0.021	0.014	0.026
N	1	525	787	984	IPR	0.002	0.006	0.010	0.013	0.011	0.014	0.013	0.018
	2	525	721	918	IPR	0.002	0.006	0.010	0.013	0.011	0.014	0.013	0.018
	3	492	656	820	IPR	0.002	0.006	0.010	0.013	0.011	0.014	0.013	0.018
	4	393	590	787	IPR	0.002	0.006	0.010	0.013	0.011	0.014	0.013	0.018
	5	525	787	984	IPR	0.002	0.006	0.010	0.013	0.011	0.014	0.013	0.018
	6	656	984	1311	IPR	0.002	0.006	0.010	0.013	0.011	0.014	0.013	0.018
S	1	98	131	197	IPR	0.006	0.007	0.007	0.008	0.007	0.009	0.008	0.011
	2	82	115	164	IPR	0.005	0.006	0.006	0.008	0.007	0.008	0.008	0.010
	3	66	98	131	IPR	0.004	0.005	0.005	0.006	0.006	0.007	0.006	0.009
	4	66	82	115	IPR	0.004	0.005	0.004	0.006	0.005	0.006	0.006	0.008

Leia maisView Less
