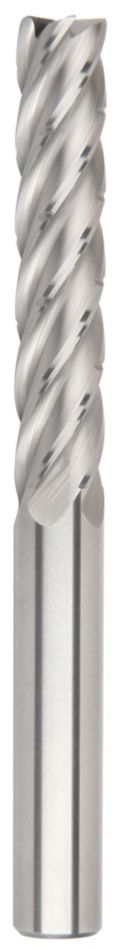

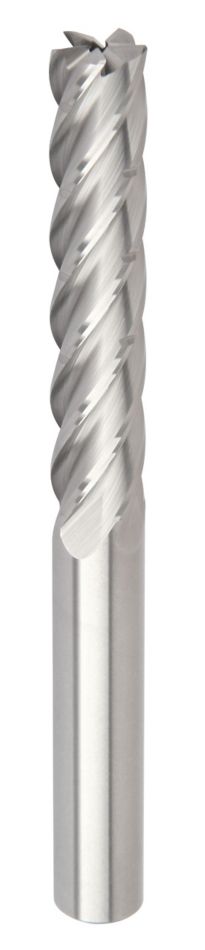

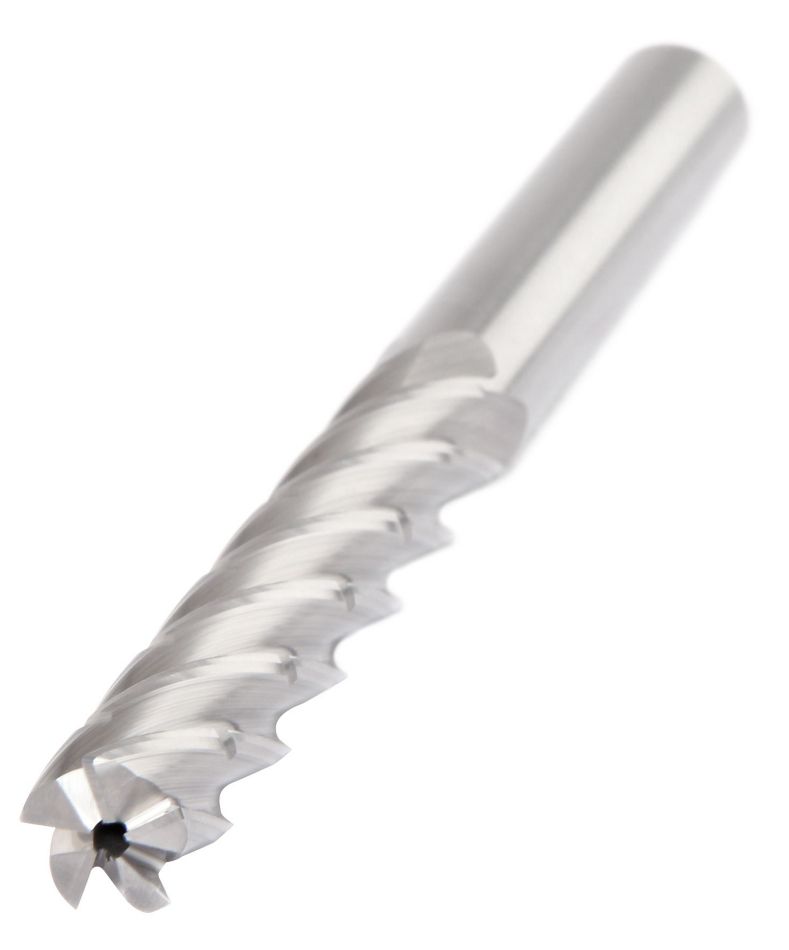

KOR5™ <sup>DA </sup>• Radiused • 5 Flutes • 5 x D • Internal Coolant • Plain Shank • Inch
+1
KOR5™ DA • Radiused • 5 Flutes • 5 x D • Internal Coolant • Plain Shank • Inch
KOR5™ DA • Radiused • 5 Flutes • 5 x D • Internal Coolant • Plain Shank • Inch
제품 번호101202698
+1 모든 가격 옵션을 알아보려면 당사 영업팀에 문의하세요.
특징 및 장점
- Designed for trochoidal milling with low radial engagement and full length of cut.
- With chip splitters for ideal chip evacuation.
- Proprietary flute form reduces vibrations and improves tool life.
- Helix angle tailored to minimize vibration and optimize tool life.
- Front end geometry designed for maximum tool life in helical and ramping operations.
Trochoidal Milling
Through Coolant - Solid End Mill
헬리컬 밀링
램핑: 4°

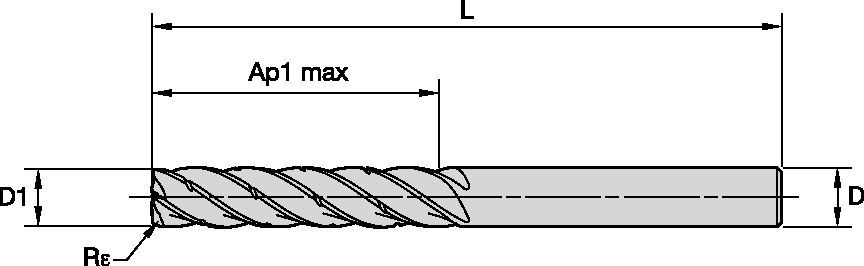

공구 치수: 플루트 구성: 5
섕크 — 원통형 일반
코너 스타일: 코너R
사이드 밀링/숄더 밀링: 황삭
| 0,5 x D1 | 0,25 x D1 | |||||||
| 3.60 | 2.30 | 1.70 | 1.25 | 1.09 | 1.02 | 1.00 | 0.90 |
| Ae/D1 | 2% | 5% | 10% | 20% | 30% | 40% | 50% | 100% |
| Max Ap | Ap1 Max | Ap1 Max | Ap1 Max | Ap1 Max | 2 x D1 | 1 x D1 | .5 x D1 | .25 x D1 |
| Feed Multiplier | 3.60 | 2.30 | 1.70 | 1.25 | 1.09 | 1.02 | 1.00 | .90 |
| 소재 그룹 |  |  | K600 | 권장 날당 이송 (fz = mm/th) | |||||||||
| A | B | 가공 속도 | D1 | ||||||||||
| ap | ae | ap | 최소 | 최대 | mm | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |||
| N | 1 | 0,5 x D1 | 0,5 x D1 | 0,25 x D1 | 200 | – | 2000 | fz | 0,080 | 0,120 | 0,160 | 0,200 | 0,225 |
| 2 | 0,5 x D1 | 0,5 x D1 | 0,25 x D1 | 200 | – | 1500 | fz | 0,070 | 0,110 | 0,140 | 0,180 | 0,213 | |
| |  | |||||||||||
| 사이드 밀링(A) 및 슬로팅(B) | K600 | Recommended feed per tooth (IPT = inch/th) | |||||||||||
| D1 | |||||||||||||
| 소재 그룹 | A | B | 절삭속도 | frac. | 3/8 | 1/2 | 5/8 | 3/4 | 1 | ||||
| ap | ae | ap | min | max | dec. | .3750 | .5000 | .6250 | .7500 | 1.0000 | |||
| N | 1 | 0.5 x D1 | 0.5 x D1 | 0.25 x D1 | 640 | – | 6560 | IPT | 0.0030 | 0.0050 | 0.0060 | 0.0080 | 0.0090 |
| 2 | 0.5 x D1 | 0.5 x D1 | 0.25 x D1 | 640 | – | 4920 | IPT | 0.0025 | 0.0045 | 0.0055 | 0.0070 | 0.0085 | |
